KWALIFIKACJA BUD3 - CZERWIEC 2018



PYTANIE NR 40.

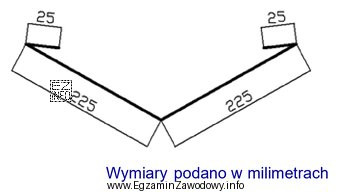

Ile blachy potrzeba do wykonania kosza przedstawionego na rysunku, jeżeli długość kosza wynosi 8 m?
Ilustracja przedstawia schematyczny rysunek techniczny, który może być częścią egzaminu zawodowego dla dekarza w ramach
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Do obliczenia ilości blachy potrzebnej na kosz przyjmuje się pole powierzchni w rozwinięciu.
Wartość pola wyznacza się przez przemnożenie długości kosza (8 m) przez szerokość rozwinięcia odczytaną z rysunku. Taki obmiar prowadzi do wyniku 4 m2, zgodnego z podanymi danymi.

Pełne wyjaśnienie:

W zadaniach z kwalifikacji dekarsko-blacharskich "ile blachy potrzeba" najczęściej oznacza pole powierzchni obróbki w rozwinięciu, czyli powierzchnię arkusza/taśmy blachy, jaką trzeba przygotować do wykonania elementu.

Ogólna zasada obliczenia jest prosta:

  • krok 1: odczytaj z rysunku szerokość rozwinięcia kosza (czyli wymiar poprzeczny obróbki liczony po rozłożeniu na płasko),
  • krok 2: pomnóż tę szerokość przez długość kosza 8 m,
  • krok 3: wynik podaj w m2, bo jest to pole powierzchni.

W tym zadaniu dane z rysunku (szerokość rozwinięcia) w połączeniu z długością 8 m dają pole równe 4 m2. Odpowiedzi 5 m2, 6 m2 i 7 m2 oznaczałyby większą szerokość rozwinięcia niż ta wynikająca z rysunku, albo błędne założenia obmiarowe.

Typowe przyczyny błędów przy takich pytaniach:

  • pomylenie wymiaru "szerokości rozwinięcia" z innym wymiarem z rysunku (np. wysokością wywinięcia lub szerokością pojedynczego skrzydełka),
  • nieuwzględnienie, że pytanie dotyczy pola (m2), a nie długości (m),
  • dodawanie "zapasów" (zakładów/odpadu) mimo że zadanie może sprawdzać czysty obmiar z rysunku.

Wskazówka egzaminacyjna: najpierw ustal, który wymiar z rysunku jest rzeczywistą szerokością rozwinięcia, a dopiero potem wykonuj mnożenie i sprawdź, czy jednostki końcowe są poprawne (m × m = m2).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest kosz dachowy w obróbkach blacharskich?
Kosz dachowy to miejsce zbiegu dwóch połaci, gdzie spływa woda opadowa. Wykonuje się tam obróbkę/rynienkę koszową (często z blachy), która ma odpowiedni kształt i szerokość rozwinięcia, aby szczelnie odprowadzać wodę i chronić warstwy dachu.
Jak obliczyć ilość blachy na kosz, gdy znam długość kosza?
Najczęściej liczysz pole w rozwinięciu: pole = długość kosza × szerokość rozwinięcia. Długość podaje się w metrach, szerokość rozwinięcia odczytuje z rysunku lub projektu. Wynik otrzymujesz w m2.
Dlaczego w zadaniu o koszu pojawia się jednostka m2, a nie m?
Bo pytanie dotyczy powierzchni blachy potrzebnej do wykonania elementu, a blachę rozlicza się zwykle w metrach kwadratowych. Metry bieżące (m) stosuje się do długości, ale tu potrzebny jest obmiar powierzchni.
Jaką szerokość mam wziąć z rysunku do obliczenia pola kosza?
Należy wziąć szerokość rozwinięcia kosza, czyli wymiar poprzeczny obróbki po rozłożeniu jej "na płasko". Nie myl tego z wysokością wywinięć, zakładami ani szerokością pojedynczej części profilu, jeśli rysunek pokazuje kilka wymiarów.
Czy do obliczeń na egzaminie dodaje się zapas na zakłady i odpady?
To zależy od treści zadania. Jeśli pytanie mówi tylko "ile blachy potrzeba" i opiera się na rysunku, zwykle chodzi o czysty obmiar z rozwinięcia. Zapas materiału dodaje się, gdy jest to wyraźnie wskazane (np. zakład o konkretnej szerokości).
Jak sprawdzić, czy wynik w m2 ma sens?
Wykonaj kontrolę jednostek: m × m = m2. Dodatkowo porównaj wielkość pola z intuicją: przy długości 8 m pole 4 m2 oznacza rozwinięcie rzędu "pół metra" szerokości, co jest często spotykane w obróbkach koszy.
Dlaczego uczniowie najczęściej mylą się w zadaniach o koszu dachowym?
Najczęstszy błąd to wybór złego wymiaru z rysunku (np. wywinięcia zamiast pełnego rozwinięcia) oraz pośpiech w rachunkach. Drugi typ błędu to mylenie jednostek i liczenie długości zamiast pola, co daje wynik w metrach zamiast w m2.
Co oznacza "rozwinięcie" elementu z blachy w dekarswie?
Rozwinięcie to kształt i wymiary elementu przedstawione tak, jakby blachę rozłożyć na płasko przed gięciem. Dzięki temu można policzyć powierzchnię arkusza/taśmy oraz przygotować formatkę do wykonania obróbki (np. kosza, pasa nadrynnowego).
Czy kosz dachowy to to samo co rynna koszowa?
W praktyce pojęcia bywają używane zamiennie, ale "kosz" odnosi się do strefy zbiegu połaci, a "rynna koszowa" to konkretny element odprowadzający wodę w tej strefie. Na egzaminie liczy się interpretacja rysunku i obmiar obróbki przewidzianej dla kosza.
Jak przygotować się do obliczeń z obmiaru blach na egzamin BUD.3?
Ćwicz zadania, w których z rysunku odczytujesz wymiary rozwinięcia, a potem liczysz pola i długości. Utrwal przeliczanie jednostek (mm–cm–m) oraz kontrolę wyniku. Warto też znać typowe elementy obróbek blacharskich i ich nazwy, by nie pomylić wymiarów.
