Pytanie sprawdza praktyczną umiejętność identyfikacji liczby kanałów wejść cyfrowych i kanałów wyjść cyfrowych sterownika (typowo PLC lub sterownika kompaktowego). W praktyce mechatronika jest to kluczowe przy doborze sterownika do liczby czujników (wejścia) i elementów wykonawczych (wyjścia), a także podczas okablowania i uruchamiania.
Dlaczego poprawna jest odpowiedź "12 wejść i 6 wyjść"?

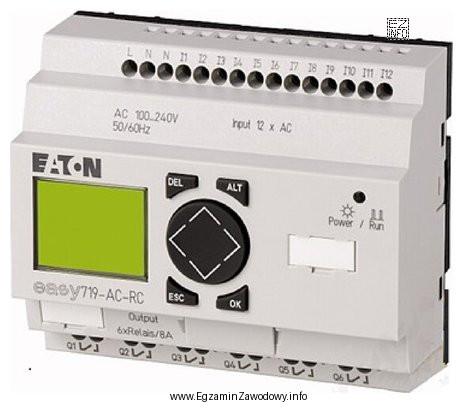

Na ilustracji należy zliczyć kanały oznaczone jako wejścia cyfrowe (często spotykane opisy to np. "DI", "I", "IN", numerowane wejścia) oraz osobno kanały oznaczone jako wyjścia cyfrowe (np. "DO", "Q", "OUT", numerowane wyjścia). Poprawny wynik z odczytu to łącznie 12 kanałów wejściowych i 6 kanałów wyjściowych.
Na co uważać przy liczeniu kanałów I/O?
- Nie doliczaj zacisków wspólnych (COM/M/0V/N) – są potrzebne elektrycznie, ale nie są osobnymi kanałami sygnałowymi.
- Nie doliczaj zasilania (np. 24 V DC) jako wejść/wyjść.
- Nie zamieniaj wejść z wyjściami – same liczby mogą być podobne, ale funkcja kanału jest inna.
- Uważaj na ewentualne moduły – jeśli na rysunku widać tylko jednostkę bazową, odpowiedź dotyczy wbudowanych I/O; jeśli widać zestaw z modułami, trzeba liczyć to, co faktycznie pokazano.
Dlaczego pozostałe odpowiedzi są błędne?
Odpowiedź "6 wejść i 12 wyjść" najczęściej wynika z odwrócenia roli wejść i wyjść (błąd kierunku sygnału). Odpowiedzi "12 wejść i 15 wyjść" oraz "15 wejść i 12 wyjść" sugerują doliczenie elementów, które nie są kanałami cyfrowymi (np. COM, zasilanie) albo pomylenie liczby kanałów w innym wariancie/modelu sterownika.
Wskazówka egzaminacyjna: najpierw znajdź na rysunku sekcję wejść (DI/I), policz kanały, potem analogicznie sekcję wyjść (DO/Q). Dopiero na końcu porównaj z odpowiedziami.
