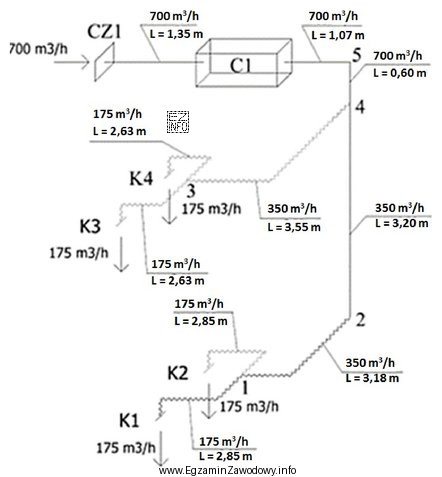

W pytaniu chodzi o określenie, ile powietrza należy dostarczyć (czyli jaki strumień objętości powietrza nawiewanego) do zasilania układu wentylacji mechanicznej nawiewnej przedstawionego na schemacie. W praktyce instalacyjnej technik inżynierii sanitarnej spotyka się takie zadania przy doborze urządzeń oraz przy weryfikacji projektu i nastaw regulacyjnych.
Jak rozumieć "dostarczyć do zasilania"?
Chodzi o strumień powietrza, jaki musi zapewnić źródło nawiewu (np. centrala/wentylator), aby pokryć zapotrzebowanie wynikające z rozdziału powietrza w instalacji. Na schemacie zwykle podane są strumienie dla nawiewników, odgałęzień albo pomieszczeń.
Metoda rozwiązania (ogólna):
- Odczytaj ze schematu wszystkie strumienie powietrza przypisane do elementów, które faktycznie realizują nawiew do stref/gałęzi.
- Zsumuj te wartości, dbając o to, aby nie pominąć żadnej gałęzi i nie zliczyć niczego podwójnie (częsty błąd przy rozgałęzieniach).
- Jeżeli na schemacie występują przeliczenia jednostek, wykonaj je konsekwentnie do m3/h, a dopiero potem sumuj.
Dlaczego poprawny wynik to "700 m3/h"?
Ten wynik odpowiada łącznemu strumieniowi nawiewu wymaganemu przez układ widoczny na schemacie, czyli sumie strumieni przypisanych do jego odbiorników/gałęzi nawiewnych.
Dlaczego pozostałe odpowiedzi są błędne?
- "420 m3/h" jest typowym skutkiem pominięcia części instalacji (np. jednej gałęzi) albo odczytania tylko fragmentu schematu.
- "75 m3/h" wygląda jak pojedyncza wartość dla jednego elementu (albo wynik z innej jednostki), a nie suma dla całego układu.
- "1540 m3/h" może wynikać z podwójnego zliczenia tych samych strumieni (np. zsumowanie wartości gałęzi i jednocześnie wartości całkowitej, jeśli była podana) albo z błędu jednostek.
Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, upewnij się, że liczysz wszystkie nawiewy i że każdy strumień został dodany dokładnie raz. W zadaniach schematowych najczęściej to właśnie nieuwaga przy odczycie rysunku decyduje o błędzie.
