KWALIFIKACJA ELE6 + ELE7 - STYCZEŃ 2025



PYTANIE NR 33.
Ile powinna wynosić minimalna częstość wykonywania pomiarów napięć i obciążeń linii kablowej o napięciu 15 kV, zgodnie z przedstawioną instrukcją?

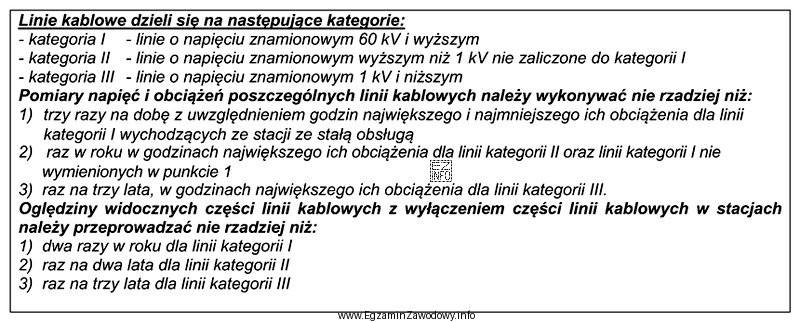

Ilustracja przedstawia fragment instrukcji dotyczącej pomiarów napięć i obciążeń linii kablowych, co jest istotne w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Linia kablowa o napięciu 15 kV należy do kategorii II, bo ma napięcie powyżej 1 kV i poniżej 60 kV. W instrukcji w części "Pomiary napięć i obciążeń" dla kategorii II wskazano minimalną częstość wykonywania tych pomiarów jako raz w roku.
To nie są oględziny ani badania diagnostyczne.

Pełne wyjaśnienie:

Aby wybrać poprawną odpowiedź, trzeba wykonać dwa kroki wynikające z instrukcji:

  1. Klasyfikacja linii do kategorii: napięcie 15 kV jest większe niż 1 kV i jednocześnie mniejsze niż 60 kV, więc linia należy do kategorii II (kategoria I dotyczy 60 kV i wyższych, a kategoria III – 1 kV i niższych).
  2. Odczytanie właściwej czynności: pytanie dotyczy pomiarów napięć i obciążeń. Dla tej czynności instrukcja podaje dla kategorii II częstotliwość raz w roku.

Dlatego poprawna jest odpowiedź: "Raz w roku."

Dlaczego pozostałe odpowiedzi są błędne?

  • "Dwa razy w roku." – sugeruje częstotliwość większą niż minimalna wymagana w instrukcji dla kategorii II. To typowy wybór "na zapas", ale niezgodny z podanym harmonogramem.
  • "Raz na dwa lata." – to częsty błąd wynikający z pomylenia pomiarów z inną częścią instrukcji, np. z oględzinami widocznych części, które mogą mieć inny okres (dla kategorii II wskazywany jest dłuższy odstęp).
  • "Raz na trzy lata." – jeszcze bardziej oddala się od wymagań dla pomiarów eksploatacyjnych. Tak rzadkie interwały kojarzą się raczej z badaniami diagnostycznymi lub pracami specjalnymi, a nie z bieżącym monitorowaniem parametrów pracy sieci.

Wskazówka egzaminacyjna: w zadaniach opartych o instrukcję zawsze sprawdź, czy czytasz właściwą sekcję (pomiary vs oględziny vs badania). Te nazwy są podobne, ale mają inne cele i inne okresy wykonywania.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza kategoria II linii kablowej w tej instrukcji?
Kategoria II obejmuje linie o napięciu powyżej 1 kV, które nie należą do kategorii I. W praktyce oznacza to typowe linie średniego napięcia (np. 15 kV), bo kategoria I dotyczy dopiero poziomów 60 kV i wyższych.
Jak ustalić kategorię dla linii 15 kV na egzaminie?
Porównaj 15 kV z progami z instrukcji: jest to wartość > 1 kV oraz < 60 kV. To automatycznie kieruje linię do kategorii II. Dopiero po klasyfikacji wybierasz częstotliwość z właściwego punktu instrukcji.
Dlaczego odpowiedź "raz na dwa lata" często kusi w tym typie pytania?
Bo w instrukcjach zwykle obok pomiarów występują też oględziny, które mają inne terminy. Uczeń może nieświadomie przenieść okres dla oględzin (często rzadszy) na pomiary. W zadaniu trzeba czytać dokładnie sekcję "Pomiary napięć i obciążeń".
Co to są pomiary napięć i obciążeń linii kablowej?
To czynności eksploatacyjne polegające na sprawdzaniu wartości napięć oraz obciążenia (np. prądów/mocy) w normalnej pracy sieci. Służą do monitorowania parametrów pracy, wykrywania przeciążeń i nieprawidłowości, a nie do oceny stanu izolacji jak w diagnostyce.
Jakie są najczęstsze pomyłki między pomiarami a oględzinami linii?
Pomiary dotyczą parametrów elektrycznych (napięcie, obciążenie) i zwykle są wykonywane częściej. Oględziny to kontrola stanu widocznych elementów (np. osprzętu, oznaczeń) i mogą mieć inny okres. Mylenie tych pojęć prowadzi do wyboru złej częstotliwości.
Kiedy w praktyce wykonuje się pomiary napięć i obciążeń w sieci SN?
Najczęściej podczas planowych czynności eksploatacyjnych w rozdzielniach i stacjach SN/nn, a także przy analizie pracy sieci (np. po zmianach konfiguracji, skargach na spadki napięcia, podejrzeniu przeciążeń). Minimalny okres może wynikać z instrukcji – tu: raz w roku.
Czy częstotliwość pomiarów zależy od poziomu napięcia linii?
Tak, w wielu instrukcjach częstotliwość jest przypisana do kategorii zdefiniowanej progami napięciowymi. Dlatego najpierw ustala się, czy linia jest w kat. I/II/III, a dopiero potem odczytuje okres dla konkretnej czynności (pomiary, oględziny itd.).
Jak odróżnić pomiary eksploatacyjne od badań diagnostycznych kabli?
Pomiary eksploatacyjne monitorują bieżącą pracę (napięcia, obciążenia) i służą kontroli warunków zasilania. Badania diagnostyczne oceniają stan izolacji i ryzyko uszkodzeń (np. próby napięciowe, wyładowania niezupełne) i wykonuje się je zwykle znacznie rzadziej.
Jakie urządzenia lub miejsca pomiaru są typowe dla linii 15 kV?
Pomiary wykonuje się zwykle w punktach dostępnych eksploatacyjnie: w celkach SN, rozdzielniach, na stacjach transformatorowych lub w systemach monitoringu. Celem jest odczyt napięć oraz obciążeń faz, aby ocenić przeciążenia i asymetrię.
Jak szybko na egzaminie sprawdzić, czy nie pomyliłem sekcji instrukcji?
Zwróć uwagę na nagłówek: pytanie brzmi o "pomiary napięć i obciążeń". Jeśli w instrukcji widzisz inną część (np. oględziny), to nie jest to właściwe miejsce. Najpierw wybierz sekcję zgodną z nazwą czynności, potem odczytaj okres dla kategorii.
info

To pytanie poprawnie rozwiązuje 46% zdających egzamin. trudne

Według specjalistów z branży: "Linia kablowa o napięciu 15 kV należy do kategorii II, bo ma napięcie powyżej 1 kV i poniżej 60 kV."

Źródła:

  • Ramowa Instrukcja Eksploatacji Elektroenergetycznych Linii Kablowych, PTPiREE, wydanie 2011 (odniesienie wskazane w kontekście zadania)
  • Norma SEP-E-004 (przywołana w kontekście jako podstawa opracowania instrukcji eksploatacji linii kablowych)
  • Fragment instrukcji eksploatacji linii kablowych przedstawiony na ilustracji w zadaniu: definicje kategorii oraz częstotliwość "Pomiary napięć i obciążeń" dla kategorii II (materiał źródłowy pytania)

Materiały:

  • Ramowa Instrukcja Eksploatacji Elektroenergetycznych Linii Kablowych (PTPiREE) – część dot. czynności eksploatacyjnych
  • Norma SEP-E-004 – wymagania dotyczące linii kablowych i ich eksploatacji (zakres zależny od wydania)
  • Instrukcje eksploatacji linii kablowych stosowane przez operatorów sieci dystrybucyjnych (części: kategorie, pomiary, oględziny)
