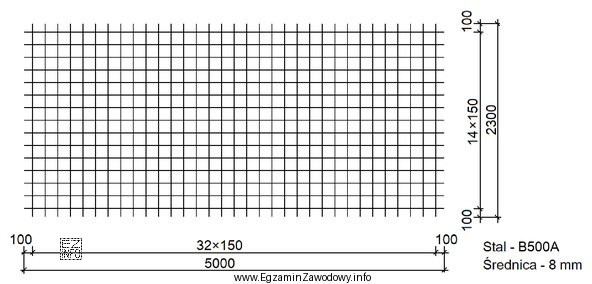

W tego typu zadaniu punktem wyjścia jest rysunek siatki zbrojeniowej. Odpowiedź nie wynika z pamięci, tylko z odczytu liczby prętów i ewentualnie rozstawów/wymiarów pokazanych na rysunku.
Aby poprawnie wyznaczyć liczbę prętów o długości 5,0 m, stosuje się prostą, kontrolowalną procedurę:
- Krok 1: ustalić, w którym kierunku siatki leżą pręty o długości 5,0 m (na rysunkach bywa, że jeden kierunek ma inną długość prętów niż drugi).
- Krok 2: policzyć liczbę prętów w tym kierunku. Jeżeli rysunek podaje liczbę pól/rozstawów, trzeba pamiętać o zasadzie: liczba prętów to zwykle liczba odstępów (pól) plus jeden, bo dochodzą pręty skrajne.
- Krok 3: sprawdzić, czy siatka jest jedna czy wielokrotna (np. kilka jednakowych pasów/segmentów). Jeśli rysunek pokazuje powtórzenia, liczbę prętów mnoży się przez liczbę segmentów.
- Krok 4: wykonać kontrolę wyniku: ponownie zliczyć inną metodą (np. od drugiej krawędzi) i upewnić się, że nie pominięto żadnego pręta ani nie policzono go podwójnie.
W przedstawionym zadaniu poprawny wynik to 15 sztuk, co oznacza, że na rysunku w kierunku prętów o długości 5,0 m należy zidentyfikować dokładnie piętnaście elementów do przygotowania.
Dlaczego pozostałe odpowiedzi są błędne?
- 14 sztuk to typowy skutek pominięcia jednego pręta skrajnego (liczenie samych rozstawów/pól zamiast osi prętów).
- 32 sztuki oraz 33 sztuki zwykle wynikają z pomylenia kierunków siatki albo zsumowania prętów z obu kierunków, mimo że pytanie dotyczy tylko prętów o długości 5,0 m.
Wskazówka egzaminacyjna: najpierw zaznacz na rysunku kierunek prętów 5,0 m, a następnie licz je "po kolei" (np. markerem), żeby uniknąć błędu wzrokowego.
