KWALIFIKACJA ELM5 - STYCZEŃ 2025



PYTANIE NR 24.
Ile wyniesie wartość napięcia wyjściowego U2 po zmianie wartości rezystancji R2 z 20 kΩ na 10 kΩ?
Ile wyniesie wartość napięcia wyjściowego U<sub>2</sub>
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analiza:

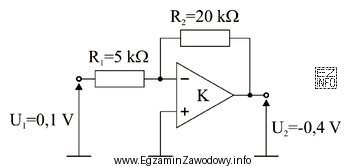

Na rysunku przedstawiono wzmacniacz operacyjny w układzie odwracającym. Wartość napięcia wyjściowego U2 w układzie odwracającym można obliczyć za pomocą wzoru:
U2 = - (R2/R1) * U1.
Obliczenia początkowe:
Dla R2 = 20 kΩ i R1 = 5 kΩ, obliczamy:
U2 = - (20k/5k) * 0.1V = -4 * 0.1V = -0.4 V (zgodne z podanym na schemacie).
Zmiana wartości rezystancji:
Po zmianie R2 na 10 kΩ, obliczamy ponownie:
U2' = - (10k/5k) * 0.1V = -2 * 0.1V = -0.2 V.
Wynik zgadza się z podaną odpowiedzią '-0,2 V'.
