Maksymalna zwarciowa siła naciągu opisuje największe obciążenie mechaniczne, jakie może wystąpić w przewodzie (lub układzie zawieszenia) podczas zwarcia. W stanie zwarciowym pojawiają się siły elektrodynamiczne związane z dużymi prądami, które mogą chwilowo zwiększać obciążenia mechaniczne elementów linii.
W zadaniach egzaminacyjnych tego typu wynik zwykle wyznacza się na jeden z dwóch sposobów:

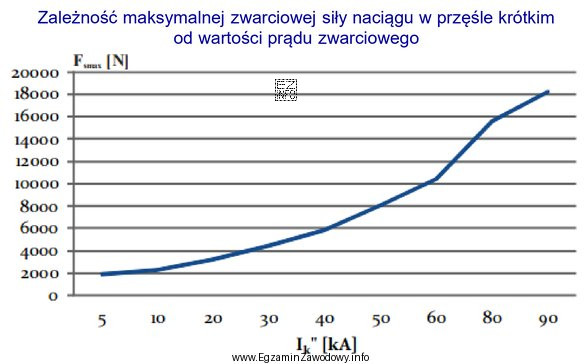

- odczyt z tabel/wykresów (normogramów) przygotowanych dla określonego rodzaju przęsła (np. krótkiego) i wartości Ik,
- zastosowanie podanej w materiałach zależności, jeżeli została przewidziana dla uproszczonego obliczenia.
Dla wskazanego przypadku Ik = 50 kA i przęsła krótkiego przyjmuje się wartość 8 000 N. Odpowiedzi 6 000 N, 12 000 N oraz 16 000 N reprezentują inne poziomy obciążenia (np. wynik dla innej wartości prądu, innego typu przęsła albo błędny rząd wielkości po nieprawidłowym odczycie).
Najczęstsze pomyłki na egzaminie wynikają z:
- wybrania wartości "na oko" na zasadzie: im większa liczba, tym pewniej,
- pomylenia przypadku obliczeniowego (krótkie vs długie przęsło),
- nieuważnego odczytu z osi wykresu lub mylenia jednostek.
Wskazówka: zawsze sprawdź, czy zadanie wymaga odczytu wartości maksymalnej oraz czy dotyczy dokładnie przęsła krótkiego, bo w materiałach branżowych te przypadki są rozdzielane.
