KWALIFIKACJA OGR4 - CZERWIEC 2023



PYTANIE NR 30.

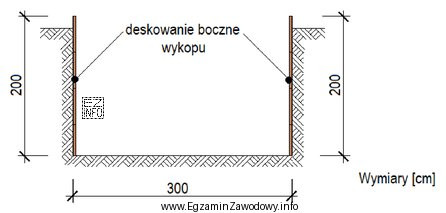

Ile wynosi powierzchnia deskowania bocznego wykopu o długości 5 m i przekroju poprzecznym przedstawionym na rysunku?
Ilustracja przedstawia przekrój poprzeczny wykopu z deskowaniem bocznym, co jest istotne w kontekście kwalifikacji zawodowej
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Powierzchnię deskowania bocznego wyznacza się jako iloczyn długości wykopu i sumy długości odcinków ścian wymagających deskowania w przekroju (zwykle dla obu stron). Po odczytaniu wymiarów z rysunku i zsumowaniu długości ścian bocznych wynik daje 20 m².

Pełne wyjaśnienie:

W zadaniach o powierzchnię deskowania bocznego wykopu kluczowe jest rozróżnienie dwóch wielkości:

  • pole przekroju wykopu (m²) – służy np. do obliczania kubatury urobku,
  • powierzchnia deskowania (obudowy) bocznej (m²) – odpowiada powierzchni ścian, które trzeba zabezpieczyć.

Deskowanie boczne liczy się jak powierzchnię boczną "pryzmy":
powierzchnia deskowania = długość wykopu × łączna długość ścian do deskowania w przekroju.

Dlatego procedura jest zawsze podobna:

  1. Odczytaj z rysunku geometrię przekroju i ustal, które krawędzie są ścianami bocznymi (a nie dnem).
  2. Policz w przekroju długości odcinków tworzących ściany wymagające deskowania (najczęściej dwie strony wykopu; przy przekroju niesymetrycznym sumujesz wszystkie odcinki ścian).
  3. Zsumowaną długość ścian (w metrach) pomnóż przez długość wykopu 5 m.
  4. Sprawdź jednostki: metry razy metry dają metry kwadratowe.

Odpowiedź "20 m²" jest zgodna z takim sposobem liczenia dla przekroju z rysunku.

Dlaczego pozostałe wartości są typowe jako błędy?

  • "10 m²" często wynika z policzenia tylko jednej ściany bocznej (pominięcie drugiej strony).
  • "12 m²" bywa skutkiem pomyłki w odczycie jednego z wymiarów z przekroju albo zsumowania nie tych odcinków (np. części skarpy/dna zamiast ścian).
  • "24 m²" może oznaczać doliczenie elementów, które nie są deskowaniem bocznym, albo zawyżenie długości ścian w przekroju przez błędne dodanie odcinków.

Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, wykonaj szybki test sensowności – jeśli w przekroju suma ścian ma np. 4 m, to przy długości 5 m wynik rzędu 20 m² jest naturalny; jeśli wychodzi liczba podejrzanie mała, sprawdź, czy policzyłeś obie strony.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak oblicza się powierzchnię deskowania bocznego wykopu?
Najczęściej liczy się ją jako: długość wykopu × suma długości ścian bocznych w przekroju. Najpierw odczytujesz z rysunku, jakie odcinki tworzą ściany wymagające deskowania, sumujesz je (obie strony), a potem mnożysz przez długość wykopu.
Co oznacza "deskowanie boczne" w wykopie?
To obudowa (szalunek) stosowana do zabezpieczenia ścian wykopu przed osuwaniem. Nie dotyczy dna wykopu i zwykle nie obejmuje "czoła" wykopu, jeśli pytanie wprost mówi o deskowaniu bocznym.
Dlaczego do obliczeń potrzebny jest przekrój poprzeczny wykopu?
Przekrój pokazuje kształt i wymiary ścian, czyli to, jaką łączną długość mają powierzchnie, które będą deskowane. Bez przekroju nie wiadomo, czy ściany są pionowe, pochyłe, schodkowe ani jakie mają wysokości.
Jakie jednostki powinien mieć wynik powierzchni deskowania?
Wynik musi być w metrach kwadratowych (m²). W praktyce liczysz długości w metrach (m) i mnożysz przez długość wykopu w metrach (m), więc otrzymujesz m². To szybka kontrola, czy nie pomyliłeś wielkości.
Czy liczy się jedną ścianę wykopu czy obie strony?
Jeżeli pytanie dotyczy powierzchni deskowania bocznego bez doprecyzowania, standardowo rozumie się łączną powierzchnię obu ścian bocznych. Gdy liczy się tylko jedną stronę, zwykle pojawia się wynik około połowy poprawnej wartości.
Co jest najczęstszym błędem w takich zadaniach z deskowaniem?
Najczęściej uczniowie mylą pole przekroju z powierzchnią deskowania. Pole przekroju służy do kubatury, a deskowanie to "boczne ściany razy długość". Częsty jest też błąd pominięcia jednej ze stron wykopu.
Jak szybko sprawdzić, czy wynik deskowania jest realny?
Zrób test sensowności: oszacuj w przekroju, ile metrów mają ściany do deskowania (np. około 4 m łącznie). Pomnóż w głowie przez długość (np. 5 m). Jeśli rząd wielkości się zgadza, wynik jest prawdopodobny.
Kiedy w architekturze krajobrazu wykonuje się deskowanie wykopu?
Gdy wykop jest w gruncie o słabej stateczności, blisko ciągów komunikacyjnych, infrastruktury lub roślinności, a ściany muszą być zabezpieczone. W praktyce dotyczy to m.in. wykopów pod instalacje, obrzeża, małą architekturę czy elementy odwodnienia.
Jakie dane z rysunku są kluczowe do obliczenia deskowania?
Najważniejsze są wysokości i długości odcinków ścian w przekroju oraz informacja, czy ściany są pionowe czy skarpowane. Do obliczenia potrzebujesz też długości wykopu, bo wynik to powierzchnia ścian wzdłuż całego odcinka.
Czy można policzyć deskowanie, gdy przekrój jest schodkowy lub z załamaniami?
Tak. Zamiast jednej wysokości liczysz sumę długości wszystkich odcinków tworzących ściany boczne (każdy pionowy/pochyły fragment osobno), a dopiero potem mnożysz przez długość wykopu. Zasada pozostaje ta sama.
info

Około 48% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że powierzchnię deskowania bocznego wyznacza się jako iloczyn długości wykopu i sumy długości odcinków ścian wymagających deskowania w przekroju (zwykle dla obu stron).

Materiały:

  • Podręczniki i skrypty z zakresu robót ziemnych i umocnień wykopów (dział: obudowy/deskowania)
  • Zbiory zadań z geometrii praktycznej dla budownictwa/robót ziemnych (pole powierzchni bocznych)
  • Materiały dydaktyczne do czytania rysunku technicznego (przekroje, wymiarowanie)
