KWALIFIKACJA ELE5 - STYCZEŃ 2025

Wyjaśnienie poprawnej odpowiedzi:

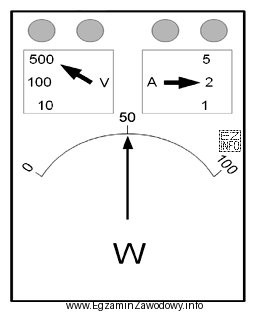

Na ilustracji widoczny jest watomierz, który wskazuje wartość mocy. Odczyt wartości z watomierza należy wykonać w następujący sposób:

1. Wskazówka przyrządu wskazuje wartość 50 na skali.
2. Zakres pomiarowy watomierza jest ustawiony na 500 V (widoczne w lewej górnej części przyrządu), gdzie strzałka wskazuje na wartość 500.
3. Prąd jest ustawiony na 5 A (widoczne w prawej górnej części przyrządu), gdzie strzałka wskazuje na wartość 5.

Moc wskazywana przez watomierz to iloczyn wskazania i zakresu, a więc: 50 × 10 = 500 W. Wartość 10 to współczynnik, który wynika z ustawionych zakresów pomiarowych urządzenia.

Odczytana wartość mocy wynosi zatem 500 W, co jest zgodne z podaną odpowiedzią.
