PYTANIE NR 28.

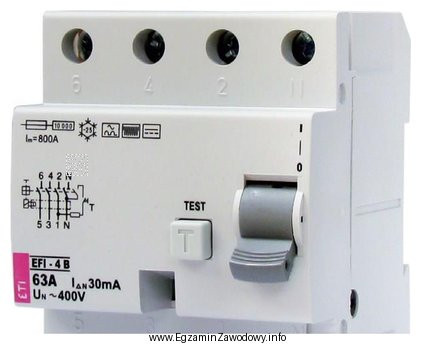

Ile wynosi wartość natężenia prądu znamionowego toru głównego wyłącznika różnicowoprądowego przedstawionego na rysunku?
Ilustracja przedstawia wyłącznik różnicowoprądowy, który jest urządzeniem elektrycznym stosowanym w systemach ochrony przed
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Natężenie prądu znamionowego toru głównego RCD oznacza się jako In i podaje w amperach (A).
Wartość 63 A dotyczy dopuszczalnego prądu pracy styków głównych. "400 V" to napięcie znamionowe, "30 mA" to prąd różnicowy zadziałania, a "800 A" nie jest typową wartością In dla RCD modułowego.

Pełne wyjaśnienie:

Wyłącznik różnicowoprądowy (RCD) ma na obudowie kilka różnych parametrów i łatwo je pomylić. Pytanie dotyczy wartości natężenia prądu znamionowego toru głównego, czyli prądu, który jego styki główne mogą przewodzić w warunkach znamionowych. Ten parametr jest zwykle oznaczany jako In i wyrażany w amperach (A). Dlatego poprawna jest wartość 63 A.

Dlaczego pozostałe odpowiedzi nie pasują do treści pytania:

  • "400 V" – to jednostka woltów, więc dotyczy napięcia znamionowego (np. napięcia pracy aparatu), a nie natężenia prądu. Nawet jeśli RCD może pracować w instalacji 230/400 V, pytanie pyta o prąd.
  • "30 mA" – miliampery odnoszą się do prądu różnicowego zadziałania (często oznaczanego jako IΔn), czyli czułości zabezpieczenia różnicowego. To parametr związany z ochroną dodatkową, ale nie jest to prąd znamionowy toru głównego.
  • "800 A" – taka wartość (jeżeli w ogóle występuje na aparatach) kojarzy się raczej z parametrami zwarciowymi/udarowymi lub zdolnością łączeniową w innych urządzeniach, a nie z typowym prądem znamionowym RCD modułowego w rozdzielnicy.

Wskazówka egzaminacyjna: gdy widzisz jednocześnie wartości w A, mA i V, najpierw dopasuj je do jednostek i tego, o co pyta treść. "Natężenie prądu znamionowego" → szukaj wartości w A przy oznaczeniu In. "Czułość RCD" → zwykle mA. "Napięcie" → V.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza prąd znamionowy In na wyłączniku różnicowoprądowym?
Prąd znamionowy In to maksymalny prąd, jaki tor główny RCD może przewodzić w warunkach znamionowych bez uszkodzenia. Podaje się go w amperach (A) i służy do doboru aparatu do obciążenia oraz do koordynacji z zabezpieczeniem nadprądowym.
Jak odróżnić In od IΔn na oznaczeniach RCD?
In jest w A (np. 25 A, 40 A, 63 A) i dotyczy toru głównego. IΔn jest w mA (np. 30 mA, 100 mA, 300 mA) i oznacza czułość różnicową, czyli próg zadziałania przy prądzie upływu.
Dlaczego w odpowiedziach pojawia się 30 mA przy RCD?
Wartość 30 mA jest bardzo często spotykana, bo dotyczy ochrony dodatkowej przed porażeniem. To jednak nie jest prąd znamionowy obwodu, tylko prąd różnicowy zadziałania. Na egzaminie łatwo wpaść w pułapkę skojarzenia "RCD = 30 mA".
Czy 400 V może być parametrem wyłącznika różnicowoprądowego?
Tak, na aparatach mogą występować oznaczenia napięcia pracy (w woltach), np. dla instalacji 230/400 V. Jeżeli jednak pytanie dotyczy natężenia prądu znamionowego, odpowiedź musi być w A, a nie w V.
Jakie wartości In są typowe dla RCD w rozdzielnicach?
W praktyce instalacyjnej często spotyka się wartości rzędu kilkudziesięciu amperów (np. 25 A, 40 A, 63 A). Kluczowe jest dopasowanie In do spodziewanego obciążenia obwodu i do zabezpieczenia nadprądowego. Zawsze sprawdzaj jednostkę i oznaczenie parametru.
Czy prąd znamionowy RCD musi być większy niż prąd zabezpieczenia nadprądowego?
W typowej koordynacji dobiera się aparaty tak, aby RCD nie był "wąskim gardłem" prądowym obwodu. W praktyce In RCD dobiera się co najmniej na poziomie prądu obwodu i zgodnie z założeniami projektu. Na egzaminie najpierw identyfikuj, co oznacza dany parametr.
Jak czytać tabliczkę znamionową aparatu na zdjęciu w zadaniu?
Zacznij od dopasowania jednostek: A dla In, mA dla IΔn, V dla napięcia. Następnie szukaj typowych skrótów (In, IΔn) i symboli. Jeśli obraz jest mało czytelny, patrz na kontekst: pytanie wskazuje, którego parametru szukasz.
Dlaczego 800 A nie pasuje jako prąd znamionowy RCD w takim pytaniu?
Wartość 800 A jest nietypowa dla modułowych RCD stosowanych w standardowych rozdzielnicach i nie odpowiada zwykle prądowi znamionowemu toru głównego w tego typu aparacie. W testach takie liczby często pełnią rolę "pułapki" dla osób wybierających największą wartość.
Jakie błędy najczęściej robi się w pytaniach o RCD na egzaminie?
Najczęstsze błędy to: mylenie A z mA, wybór wartości "30 mA" z przyzwyczajenia, ignorowanie słowa "natężenie prądu" i wybór napięcia w V oraz zgadywanie po "największej liczbie". Pomaga zasada: najpierw jednostka, potem znaczenie parametru.
Jak przygotować się do zadań z identyfikacji parametrów aparatury elektrycznej?
Ćwicz rozpoznawanie oznaczeń na realnych aparatach i w kartach katalogowych: RCD, MCB, styczniki, zasilacze. Zrób listę skrótów (In, IΔn, U) i zawsze dopasowuj do nich jednostkę. Na egzaminie to najszybszy sposób na uniknięcie pomyłek.
