Węzeł cieplny trójfunkcyjny jest zwykle bardziej rozbudowany niż węzeł jedno- czy dwufunkcyjny, ponieważ realizuje więcej zadań (np. przygotowanie ciepłej wody użytkowej oraz zasilanie co najmniej dwóch obiegów instalacyjnych o różnych parametrach). Taka konfiguracja oznacza większą liczbę elementów: wymienników, grup pompowych, zaworów regulacyjnych, filtrów, aparatury kontrolno-pomiarowej i automatyki. To bezpośrednio przekłada się na wymagania dotyczące powierzchni pomieszczenia.

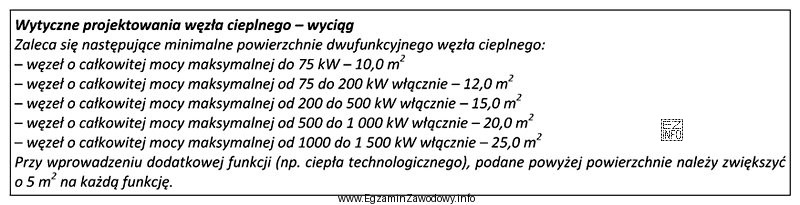

Odpowiedź "25,0 m2" jest poprawna, ponieważ dla węzła trójfunkcyjnego o mocy maksymalnej 750 kW stanowi zalecaną wartość minimalną powierzchni, która pozwala:
- ustawić urządzenia z zachowaniem przestrzeni na rurociągi i izolacje,
- zapewnić dojścia do armatury odcinającej i regulacyjnej,
- pozostawić strefy potrzebne do serwisu (czyszczenie filtrów, wymiana pomp, demontaż czujników),
- utrzymać porządek i bezpieczeństwo pracy obsługi, ograniczając ryzyko kolizji i utrudnionego dostępu.
Wartości 17,0 m2, 20,0 m2 i 15,0 m2 są zbyt małe dla wskazanej mocy i typu węzła, ponieważ przy takim metrażu łatwo dochodzi do upakowania urządzeń "na styk". Typowe skutki to brak prawidłowych przejść serwisowych, trudności w odpowietrzaniu i płukaniu instalacji, problem z dostępem do elementów automatyki oraz utrudniona wymiana urządzeń w przyszłości. Na egzaminie kluczowe jest zwrócenie uwagi na dwa warunki z treści: "trójfunkcyjny" (więcej wyposażenia) oraz "mocy maksymalnej 750 kW" (górny próg, a więc zwykle najwyższa wartość w danym przedziale zaleceń).
Wskazówka egzaminacyjna: jeżeli w odpowiedziach występują wartości rosnące co kilka m2, a pytanie dotyczy większej mocy i bardziej złożonego węzła, najczęściej poprawna jest wartość większa, bo minimalna powierzchnia ma zapewnić także eksploatację i serwis, nie tylko "fizyczne zmieszczenie" urządzeń.
