KWALIFIKACJA ELM2 - STYCZEŃ 2019

PYTANIE NR 19.

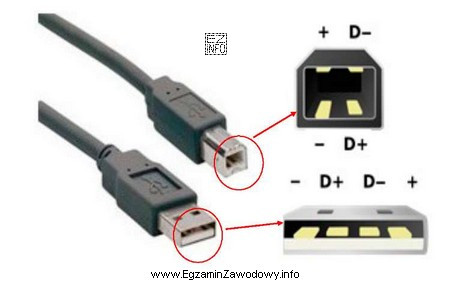

Ile żył powinien posiadać przewód zakończony z obu stron złączami przedstawionymi na rysunku?
Ilustracja przedstawia dwa typy złączy USB, które są używane w kontekście zawodowym, szczególnie w branży elektronicznej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Liczbę żył przewodu dobiera się do liczby wykorzystywanych styków (pinów) złącza.
Na rysunku przedstawiono złącza o czterech stykach, więc przewód powinien mieć 4 żyły, aby każdemu stykowi odpowiadał osobny przewodnik. Pozostałe wartości nie pasują do liczby styków.

Pełne wyjaśnienie:

W okablowaniu urządzeń elektronicznych podstawową zasadą doboru przewodu jest dopasowanie liczby żył do liczby styków (pinów) w złączach, które mają być na nim zarobione. W typowym przewodzie wielożyłowym każda żyła jest osobnym przewodnikiem doprowadzanym do konkretnego pinu złącza.

Jeżeli oba końce przewodu są zakończone złączami widocznymi na rysunku i złącza te mają cztery styki, to aby wykonać poprawne połączenie, przewód musi mieć 4 żyły. Taka liczba pozwala na jednoznaczne przypisanie: 1 pin ↔ 1 żyła. Jest to też praktyczne z punktu widzenia montażu i serwisu: łatwiej oznaczać przewody, mierzyć ciągłość oraz wykrywać pomyłki.

Dlaczego pozostałe odpowiedzi są błędne?

  • "3 żyły" – oznacza brak jednego przewodnika do obsadzenia wszystkich styków; w praktyce nie da się poprawnie podłączyć wszystkich pinów bez "kombinowania" (mostków), co zwykle jest niezgodne z konstrukcją i prowadzi do awarii.
  • "5 żył" – to nadmiar w stosunku do czterech styków; dodatkowa żyła pozostałaby niewykorzystana lub prowokowałaby błędy montażowe (przypadkowe podłączenie).
  • "6 żył" – analogicznie jest to jeszcze większy nadmiar, zwiększa średnicę przewodu, koszt i utrudnia zarobienie złącza, nie dając korzyści, jeśli złącze ma tylko cztery styki.

Uwaga egzaminacyjna: nie myl liczby żył z ekranem (oplotem) lub żyłą wzmacniającą. Ekran bywa obecny w kablu, ale nie zastępuje brakującej żyły sygnałowej i zwykle nie jest liczony jako dodatkowy "pin" złącza, jeśli nie jest do niego wyprowadzony.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Żyła to pojedynczy przewodnik (miedziany lub aluminiowy) w kablu, który przenosi sygnał albo zasilanie. Kabel może mieć wiele żył, każdą w osobnej izolacji. Ekran/oplot może występować dodatkowo, ale nie zawsze jest traktowany jako żyła sygnałowa.
Najczęściej przyjmuje się zasadę: jeden wykorzystywany pin = jedna żyła. Liczysz styki, które mają być podłączone, i dobierasz przewód o tej samej liczbie żył. Wyjątki wynikają z dokumentacji (np. wspólna masa na kilka pinów), ale muszą być wyraźnie określone.
Bo takie dopasowanie zapewnia jednoznaczne połączenia i ogranicza ryzyko pomyłek. Każdy pin ma przypisaną żyłę, co ułatwia montaż, test ciągłości i serwis. Zbyt mało żył uniemożliwia pełne połączenie, a zbyt dużo zwiększa koszty i utrudnia zarobienie.
Zwykle nie. Ekran (oplot/folia) pełni funkcję ochrony przed zakłóceniami i bywa podłączany do masy/obudowy, ale nie zawsze jest wyprowadzony jako osobny pin. Na egzaminie licz żyły jako izolowane przewodniki przeznaczone do konkretnych styków złącza.
Najczęstsze błędy to: policzenie "na oko" bez sprawdzenia liczby styków, pomylenie ekranu z żyłą, założenie że "jeden pin jest niewykorzystany" bez podstawy oraz dobór przewodu z zapasem żył, co utrudnia montaż i zwiększa ryzyko błędnego podłączenia.
Tylko gdy jest to uzasadnione projektem, np. przewidziano przyszłą rozbudowę, dodatkową linię pomiarową lub ekranowanie realizowane osobnym przewodnikiem. Wtedy niewykorzystane żyły muszą być odpowiednio zabezpieczone i opisane. Bez takiej potrzeby jest to niezalecane.
W praktyce wykonuje się test ciągłości i poprawności mapowania pinów: miernikiem lub testerem kabli sprawdza się, czy każdy pin na jednym końcu łączy się z właściwym pinem na drugim końcu oraz czy nie ma zwarć między żyłami. To standardowa kontrola jakości wiązek.
Bo nie da się wtedy podłączyć wszystkich wymaganych styków złącza. Próby "ratowania" sytuacji mostkowaniem lub łączeniem kilku pinów jedną żyłą zwykle łamią założenia elektryczne (spadki napięć, zakłócenia, błędy sygnału) i pogarszają niezawodność urządzenia.
Skup się na elementach, które oznaczają styki: narysowane piny, gniazda, punkty lutownicze lub numerację kontaktów. Jeśli złącze jest pokazane z boku, policz widoczne wyprowadzenia; jeśli od czoła, policz otwory/gniazda. Nie sugeruj się samą obudową złącza.
Nie zawsze, ale różne kolory bardzo ułatwiają montaż i diagnostykę. W przewodach taśmowych lub wiązkach spotyka się powtarzalne kolory lub oznaczenia (np. pasek). Kluczowe jest, aby wykonawca zachował konsekwentne oznaczenie żył i poprawne przypisanie do pinów.
