KWALIFIKACJA ELE6 + ELE7 - STYCZEŃ 2025

PYTANIE NR 39.
Ilustracja przedstawia

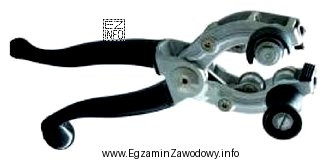

Ilustracja przedstawia narzędzie używane w energetyce, znane jako korowarka do kabli SN.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na ilustracjach korowarka do kabli rozpoznawalna jest po elementach prowadzących i skrawających służących do zdejmowania powłoki/izolacji z kabla. Uziemiacz przenośny ma przewody i zaciski do uziemiania, nożyce mają typowe ostrza do cięcia, a zaciskarka posiada szczęki/matryce do zaprasowywania końcówek.

Pełne wyjaśnienie:

Pytanie wymaga rozpoznania narzędzia na podstawie jego wyglądu i funkcji. Korowarka do kabli SN służy do kontrolowanego zdejmowania zewnętrznej powłoki lub warstw izolacyjnych (w zależności od konstrukcji narzędzia). Zwykle ma elementy prowadzące, ograniczniki oraz część skrawającą/tnącą ustawioną tak, aby "prowadzić" nacięcie po obwodzie lub wzdłuż kabla bez przypadkowego uszkodzenia głębszych warstw.

Odpowiedź "przenośny uziemiacz SN" nie pasuje do korowarki, ponieważ uziemiacz to komplet przewodów uziemiających z zaciskami/klamrami, często z drążkiem lub elementami do zakładania na zaciski/szyny. Jego cechą charakterystyczną są elastyczne linki i wyraźne zaciski, a nie mechanizm skrawający.

Odpowiedź "nożyce do cięcia kabli SN" odnosi się do narzędzia z ostrzami przeznaczonymi do przecięcia kabla. Nożyce mają masywne szczęki tnące i konstrukcję nastawioną na jednorazowe cięcie przekroju, a nie na precyzyjne zdejmowanie warstw.

Odpowiedź "zaciskarka do końcówek kabli SN" dotyczy narzędzia do zaprasowywania końcówek/łączników na żyłach. Zaciskarka jest rozpoznawalna po szczękach z matrycami (gniazdami) dopasowanymi do przekrojów i kształtu tulejek, a nie po prowadnicach i nożach do "korowania".

Wskazówka egzaminacyjna: najpierw określ, czy narzędzie ma ciągły mechanizm skrawania/prowadzenia (korowanie), ostrza do przecięcia (nożyce), szczęki z matrycami (zaciskanie), czy przewody i zaciski (uziemianie). To ogranicza pomyłki nawet przy słabszej jakości ilustracji.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Korowarka do kabli to narzędzie do kontrolowanego zdejmowania powłoki lub wybranych warstw izolacji z kabla. Ułatwia przygotowanie kabla do montażu osprzętu (np. głowic), bo prowadzi nacięcie stabilnie i zmniejsza ryzyko przypadkowego uszkodzenia żyły lub ekranu.
Korowarka zwykle ma elementy prowadzące i część skrawającą ustawioną do "obierania" warstw (nacinanie po obwodzie/wzdłuż). Nożyce mają wyraźne ostrza/szczęki tnące zaprojektowane do przecięcia całego przekroju kabla. Patrz na część roboczą, nie na rękojeść.
Uziemiacz przenośny SN służy do zapewnienia bezpieczeństwa pracy przez połączenie z ziemią (i często zwarcie faz) po wyłączeniu i sprawdzeniu braku napięcia. Składa się z przewodów i zacisków. Nie ma mechanizmu tnącego ani skrawającego do zdejmowania izolacji.
Zaciskarka (zaprasowarka) ma charakterystyczne szczęki z wymiennymi matrycami lub gniazdami o określonym kształcie. Jej zadaniem jest trwałe zaciśnięcie tulejki/końcówki na żyle. Na zdjęciu szukaj masywnych szczęk i miejsc na matryce, a nie rolek prowadzących.
Częsty błąd to patrzenie na ogólny kształt i zgadywanie po skojarzeniu ("to coś do kabli"), zamiast ocenić część roboczą. Inny błąd to mylenie operacji: cięcie, zdejmowanie izolacji i zaciskanie końcówek to różne zadania i wymagają innych narzędzi.
Korowanie stosuje się podczas przygotowania końca kabla do montażu osprzętu kablowego, gdy trzeba zdjąć zewnętrzną powłokę lub określoną warstwę izolacji na zadanej długości. Robi się to przed dalszymi czynnościami montażowymi, aby uzyskać właściwą geometrię i czyste krawędzie.
Zwykle nie. Ilustracja ma sprawdzić praktyczną umiejętność rozpoznania sprzętu. Jeśli nie znasz cech narzędzi, łatwo pomylić korowarkę z nożycami lub zaciskarką, bo wiele narzędzi kablowych ma masywną konstrukcję. Warto ćwiczyć na zdjęciach katalogowych.
Wskazówką są prowadnice, rolki, ograniczniki głębokości lub konstrukcja umożliwiająca stabilne prowadzenie nacięcia na kablu. Narzędzia do zdejmowania izolacji "pracują po powierzchni" kabla, a nie ścinają go całkowicie. Często widać też miejsce, w którym kabel jest prowadzony.
Przypadkowe noże lub narzędzia do cięcia mogą łatwo uszkodzić głębsze warstwy (np. izolację, ekran) i spowodować wadę montażową. Specjalistyczne narzędzia, takie jak korowarka, ograniczają głębokość i stabilizują prowadzenie cięcia, co poprawia jakość i bezpieczeństwo pracy.
Ucz się rozpoznawania po funkcji i części roboczej: tnie (nożyce), zdejmuje warstwy (korowarka), zaprasowuje (zaciskarka), uziemia (uziemiacz). Dobrą metodą jest przegląd zdjęć z katalogów producentów i dopasowywanie nazwy do zastosowania, a nie do ogólnego kształtu.
info

To pytanie poprawnie rozwiązuje 67% zdających egzamin. średnie

Specjaliści zwracają uwagę: "Na ilustracjach korowarka do kabli rozpoznawalna jest po elementach prowadzących i skrawających służących do zdejmowania powłoki/izolacji z kabla."

Materiały:

  • Instrukcje producentów narzędzi do obróbki kabli (katalogi i karty narzędzi)
  • Materiały szkoleniowe dotyczące osprzętu kablowego SN i przygotowania końców kabli
  • Podstawy technologii prac montażowych w elektroenergetyce (rozdziały o narzędziach ręcznych i specjalistycznych)
