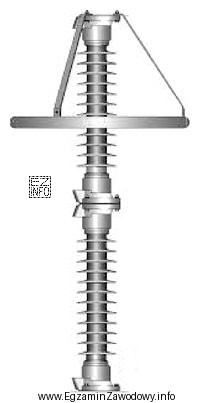

Odgromnik (w praktyce często omawiany razem z ogranicznikami przepięć) służy do ochrony izolacji i urządzeń przed przepięciami pochodzącymi m.in. od wyładowań atmosferycznych i łączeń. Rozpoznanie typu na ilustracji opiera się na znajomości budowy i zasady działania poszczególnych rozwiązań.
Odpowiedź "zaworowy" jest poprawna, ponieważ odgromnik zaworowy wykorzystuje element o nieliniowej charakterystyce (historycznie kojarzony z tzw. "zaworem" – elementem ograniczającym prąd) współpracujący z częścią inicjującą/sterującą przewodzeniem podczas udaru. Jego celem jest szybkie ograniczenie przepięcia i odprowadzenie energii udarowej do ziemi, a następnie powrót do stanu nieprzewodzenia po zaniku udaru.
Dlaczego pozostałe odpowiedzi są niepoprawne:
- "gazowy" dotyczy elementów, w których przewodzenie powstaje przez jonizację gazu w iskierniku gazowym. Takie rozwiązania mają charakterystyczną konstrukcję i inny mechanizm zadziałania niż odgromniki zaworowe.
- "iskiernikowy" odnosi się do odgromników opartych głównie na iskierniku (przeskoku) jako elemencie odprowadzającym przepięcie. W nich kluczowa jest przerwa iskrowa i warunki zapłonu łuku, a nie "zaworowe" ograniczanie prądu przez element nieliniowy.
- "wydmuchowy" dotyczy konstrukcji, w których łuk jest gaszony przez wydmuch (np. działanie kanału i gazów), co odróżnia je zarówno funkcjonalnie, jak i konstrukcyjnie od typu zaworowego.
Wskazówka egzaminacyjna: przy zadaniach "Ilustracja przedstawia…" najpierw wypisz w głowie cechy rozpoznawcze każdego typu (elementy widoczne, sposób gaszenia łuku, obecność charakterystycznych członów), a dopiero potem wybierz odpowiedź. To ogranicza zgadywanie wynikające z podobieństwa nazw.
