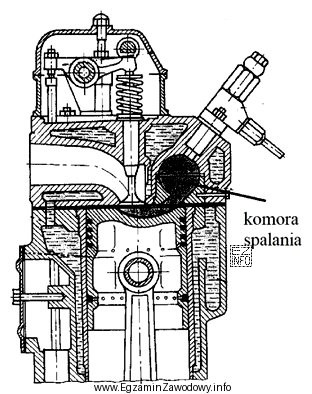

W zadaniu trzeba rozpoznać typ silnika na podstawie cech widocznych na ilustracji. Poprawna odpowiedź "czterosuwowy wysokoprężny" będzie uzasadniona wtedy, gdy rysunek przedstawia silnik o zapłonie samoczynnym (ZS, Diesla) oraz o czterosuwowym cyklu pracy.
Jak rozpoznać silnik czterosuwowy?
- W silniku 4T typowo występuje wyraźny układ rozrządu z zaworami sterującymi napełnianiem i opróżnianiem cylindra (oddzielne fazy: ssanie, sprężanie, praca, wydech).
- Na przekrojach i schematach często widać głowicę z kanałami dolotowymi/wydechowymi oraz elementy mechanizmu zaworowego.
Jak rozpoznać silnik wysokoprężny (Diesla)?
- Kluczowa idea: paliwo zapala się od wysokiej temperatury sprężonego powietrza, więc konstrukcja obejmuje układ wtryskowy (wtryskiwacz/element wtrysku) dostarczający paliwo pod odpowiednim ciśnieniem.
- W typowym silniku ZS nie ma świec zapłonowych jak w silniku o zapłonie iskrowym (ZI). (W praktyce mogą występować świece żarowe do rozruchu, ale nie pełnią roli zapłonu iskrowego.)
Dlaczego pozostałe odpowiedzi są nieprawidłowe (w kontekście ilustracji wskazującej 4T ZS)?
- "czterosuwowy niskoprężny" – określenie "niskoprężny" nie jest precyzyjną, współcześnie standardową kategorią w nauczaniu; dodatkowo, jeśli na ilustracji widać elementy typowe dla ZS (wtrysk, brak świec zapłonowych), nie opisuje to prawidłowo silnika.
- "dwusuwowy wysokoprężny" – silnik 2T ma inną realizację wymiany ładunku (często okna w cylindrze, inna architektura). Jeśli ilustracja pokazuje klasyczny rozrząd zaworowy 4T, to nie jest to 2T.
- "dwusuwowy niskoprężny" – łączy dwie cechy, które nie pasują do rozpoznania 4T ZS wynikającego z typowych elementów konstrukcyjnych na ilustracji.
Wskazówka egzaminacyjna: najpierw rozstrzygnij 2T vs 4T (po rozrządzie i budowie głowicy), a dopiero potem ZS vs ZI (po elementach wtrysku i obecności/braku świec zapłonowych).
