KWALIFIKACJA ROL2 - CZERWIEC 2018 (test 2)



PYTANIE NR 8.

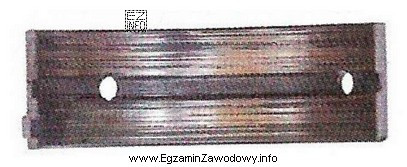

Ilustracja przedstawia
Ilustracja przedstawia metalowy element, prawdopodobnie półpanewkę, która jest częścią mechanizmu maszyny rolniczej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Prawidłowy opis wskazuje na wytopienie lub silne wytarcie warstwy wierzchniej półpanewki oraz przebarwienia cieplne. Taki obraz pasuje do przegrzania i pracy przy niedostatecznym smarowaniu. Nie jest to tulejka główki korbowodu ani półpanewka bez uszkodzeń; wyrwanie warstwy ma zwykle postać wyraźnych ubytków.

Pełne wyjaśnienie:

Ilustracja (fotografia) dotyczy rozpoznania rodzaju uszkodzenia elementu łożyska ślizgowego, czyli półpanewki. Poprawna odpowiedź opisuje wytopienie lub wytarcie warstwy wierzchniej oraz przebarwienia cieplne. Taki zestaw objawów jest typowy dla pracy w podwyższonej temperaturze, często przy zbyt cienkim filmie olejowym (np. zbyt niskie ciśnienie oleju, zanieczyszczony olej, niewłaściwa lepkość, zatkany kanał olejowy).

Dlaczego to właśnie ten opis pasuje najlepiej?

  • Wytarcie/wytopienie warstwy wierzchniej oznacza, że materiał roboczy półpanewki został miejscowo "zebrany" lub zdegradowany cieplnie na skutek tarcia mieszanego/granicznego.
  • Przebarwienia cieplne sugerują, że powierzchnia osiągała wysoką temperaturę. W praktyce serwisowej jest to ważny trop: sama "rysa" może powstać od zanieczyszczeń, ale przebarwienia częściej łączą się z przegrzaniem i przeciążeniem smarowania.

Pozostałe odpowiedzi są nieadekwatne do takiego obrazu:

  • Opis "wyrwanie fragmentu warstwy ślizgowej półpanewki" sugeruje lokalny ubytek materiału (odprysk/odwarstwienie). To zwykle wygląda jak wyraźnie odcięty fragment z brakującą warstwą, a nie dominujące wytarcie z objawami przegrzania na większej powierzchni.
  • "tulejkę główki korbowodu" rozpoznaje się jako inny element (tuleja w małym końcu korbowodu), o innej geometrii i innym typie współpracy. Jej zużycie nie jest opisywane jako wytopienie warstwy półpanewki, bo nie jest półpanewką łożyska na czopie wału.
  • "półpanewkę bez wyraźnych uszkodzeń" przeczy obecności śladów degradacji warstwy oraz przebarwień cieplnych.

Wskazówka egzaminacyjna: przy pytaniach obrazkowych zwracaj uwagę na kolor (przegrzanie), ciągłość warstwy (wytarcie vs ubytek) oraz kształt elementu (półpanewka vs tulejka). To pomaga szybko odsiać odpowiedzi opisujące inny element lub inny mechanizm zużycia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest półpanewka i gdzie występuje w silniku?
Półpanewka to połowa panewki łożyska ślizgowego, zwykle montowana parami w stopie korbowodu lub w podporach wału korbowego. Jej zadaniem jest przenoszenie obciążeń i zapewnienie ślizgowej współpracy z czopem wału przy wytworzeniu filmu olejowego.
Jak rozpoznać przebarwienia cieplne na panewce?
Przebarwienia cieplne to zmiana barwy powierzchni wynikająca z przegrzania (np. przy zbyt małym smarowaniu lub przeciążeniu). W praktyce ogląda się je jako odcienie ciemniejsze lub nieregularne plamy na powierzchni roboczej, często wraz z wygładzeniem i śladami tarcia.
Dlaczego wytopienie warstwy wierzchniej półpanewki jest groźne?
Wytopienie lub silne wytarcie warstwy wierzchniej oznacza utratę materiału roboczego i pogorszenie warunków smarowania. Skutkiem może być szybkie zwiększenie luzu, spadek ciśnienia oleju, stuki, a w skrajnym przypadku zatarcie czopa wału i kosztowny remont.
Co najczęściej powoduje przegrzanie i uszkodzenie panewek?
Typowe przyczyny to niedostateczne smarowanie (niski poziom oleju, zła lepkość, zużyta pompa oleju, zatkane kanały), zanieczyszczenia w oleju oraz przeciążenie silnika. Często problem jest mieszany: gorszy olej + duże obciążenie = wzrost temperatury i tarcie graniczne.
Jakie są różnice między wytarciem a wyrwaniem warstwy ślizgowej?
Wytarcie zwykle wygląda jak wygładzenie i "starcie" warstwy na większej powierzchni (czasem z przebarwieniami). Wyrwanie warstwy ma częściej postać lokalnego ubytku: fragment wygląda jak oderwany/odpryśnięty, a krawędzie ubytku są bardziej wyraźne. Na egzaminie szukaj ciągłości powierzchni.
Kiedy zamiast półpanewki zużywa się tulejka główki korbowodu?
Tulejka główki korbowodu zużywa się w miejscu współpracy ze sworzniem tłokowym (mały koniec korbowodu). Dzieje się to np. przy niewłaściwym smarowaniu tego węzła, zanieczyszczeniach lub błędach montażu. Jest to inny element niż półpanewki na czopie wału i zwykle ma inną geometrię.
Jakie objawy pracy silnika mogą wskazywać na uszkodzenie panewek?
W praktyce mogą pojawić się metaliczne stuki (zwłaszcza pod obciążeniem), spadek ciśnienia oleju, wzrost temperatury pracy, opiłki w oleju lub filtrze oraz pogorszenie kultury pracy. Same objawy nie wystarczą do diagnozy, ale są sygnałem do kontroli układu smarowania i węzłów tarcia.
Czy zanieczyszczenia w oleju mogą uszkodzić półpanewkę?
Tak. Cząstki stałe mogą powodować rysy, punktowe wgniecenia i przyspieszone zużycie powierzchni ślizgowej. Gdy dodatkowo film olejowy jest osłabiony, rośnie tarcie i temperatura, co może prowadzić do dalszej degradacji warstwy wierzchniej. Dlatego ważne są wymiany oleju i filtrów.
Jakie czynności serwisowe wykonuje się po stwierdzeniu uszkodzeń półpanewek?
Typowo kontroluje się czopy wału (zużycie, owalizacja, rysy), sprawdza układ smarowania (pompa, kanały, filtr), weryfikuje luz łożyskowy i dobór części. Często konieczna jest wymiana panewek, a czasem obróbka/naprawa wału. Ważne jest też ustalenie przyczyny, nie tylko wymiana.
Jak przygotować się do pytań obrazkowych o zużycie elementów silnika na egzaminie ROL.2?
Ucz się rozpoznawania elementów po kształcie (półpanewka, tulejka, czop) i łącz ślady z mechanizmem: przebarwienia = przegrzanie, rysy = zanieczyszczenia, lokalny ubytek = odwarstwienie. Pomaga przegląd zdjęć/atlasów uszkodzeń i ćwiczenie opisu w krótkich, technicznych sformułowaniach.
info

To pytanie poprawnie rozwiązuje 28% zdających egzamin. bardzo trudne

W praktyce zawodowej kluczowe jest to, że prawidłowy opis wskazuje na wytopienie lub silne wytarcie warstwy wierzchniej półpanewki oraz przebarwienia cieplne.

Materiały:

  • Podręczniki z budowy i eksploatacji silników spalinowych (rozdziały o układzie korbowym i smarowaniu)
  • Materiały z tribologii i diagnostyki zużycia elementów współpracujących
  • Instrukcje serwisowe/DTR silników stosowanych w maszynach rolniczych (sekcje: łożyska, panewki, smarowanie)
