KWALIFIKACJA MEC5 - CZERWIEC 2024



PYTANIE NR 15.

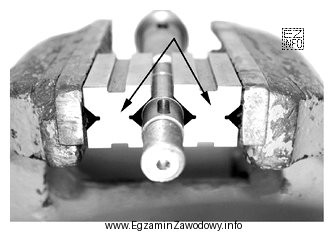

Ilustracja przedstawia wałek zamocowany w
Ilustracja przedstawia wałek zamocowany w pryzmach, co jest typowym sposobem mocowania w kontekście pracy operatora
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Pryzmy (V-bloki) służą do ustalania i stabilnego podparcia elementów walcowych. Wałek leży w rowku w kształcie litery V, co ogranicza jego przesuw i obrót oraz ułatwia obróbkę lub pomiar.
Zabierak dotyczy zwykle toczenia między kłami, a uchwyty frezarskie/specjalne mają inną konstrukcję mocowania.

Pełne wyjaśnienie:

Prawidłowa odpowiedź: pryzmach.

Pryzma (często w postaci V-bloku) jest klasycznym przyrządem do ustalania i podpierania wałków oraz innych elementów o przekroju kołowym. Charakterystyczną cechą jest gniazdo/rowek o dwóch płaszczyznach tworzących kształt litery V. Dzięki temu wałek opiera się stabilnie w dwóch liniach styku, co pozwala go pewnie pozycjonować do czynności takich jak trasowanie, wiercenie, pomiary lub operacje pomocnicze.

Dlaczego pozostałe odpowiedzi są niepoprawne:

  • zabieraku – zabierak jest elementem stosowanym głównie przy toczeniu między kłami, aby przenieść moment obrotowy na przedmiot. Sama obecność wałka nie oznacza zabieraka; w typowym układzie widać także kły i element współpracujący z tarczą zabierakową.
  • uchwycie frezarskim – uchwyty frezarskie (w zależności od typu) służą do zacisku narzędzi lub detali w inny sposób niż oparcie w rowku V. Zwykle występują szczęki, tuleje, oprawki albo zaciski, a nie klasyczne podparcie "w pryzmie".
  • uchwycie specjalnym – to określenie zbyt ogólne; uchwyt specjalny jest projektowany pod konkretną operację i detal. Jeśli na ilustracji widać typowe oparcie elementu walcowego w rowku V, właściwą nazwą jest pryzma, a nie nieokreślony "uchwyt specjalny".

Wskazówka egzaminacyjna: szukaj na ilustracji cechy rozstrzygającej – dla pryzm jest nią rowek V i podparcie wałka na dwóch skośnych powierzchniach, a nie zacisk szczękowy czy elementy charakterystyczne dla toczenia między kłami.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to są pryzmy i do czego służą w warsztacie?
Pryzmy (V-bloki) to przyrządy do ustalania i podpierania elementów walcowych. Rowek w kształcie litery V stabilizuje wałek, ułatwia trasowanie, wiercenie i pomiary. Stosuje się je także jako elementy oprzyrządowania przy obróbce pomocniczej.
Jak rozpoznać na ilustracji mocowanie wałka w pryzmach?
Najważniejszy znak to rowek V (dwie skośne płaszczyzny), w którym spoczywa wałek. Wałek jest podparty, a nie zaciśnięty szczękami. Zwykle widać też prostą, masywną podstawę przyrządu o kształcie "klocka".
Dlaczego pryzma jest dobra do ustalania wałków?
Kształt V wymusza samoczynne centrowanie wałka i zapewnia powtarzalne położenie osi. Dwie linie podparcia zwiększają stabilność, a ograniczenie stopni swobody ułatwia wykonanie pomiaru lub operacji obróbkowej bez "toczenia się" detalu.
Co to jest zabierak i kiedy się go stosuje?
Zabierak to element używany głównie przy toczeniu między kłami do przeniesienia momentu obrotowego na przedmiot. W praktyce współpracuje z tarczą zabierakową. Nie służy do prostego podparcia wałka jak pryzma, tylko do napędu podczas toczenia.
Czym różni się pryzma od uchwytu szczękowego?
Pryzma podpiera i ustala wałek w rowku V, zwykle bez zacisku siłowego. Uchwyt szczękowy zaciska detal szczękami, aby unieruchomić go podczas obróbki. Na rysunku uchwyt szczękowy rozpoznasz po szczękach, śrubie lub mechanizmie zacisku.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu mocowania wałka?
Najczęstsze pomyłki to wybór "uchwytu specjalnego" z powodu ogólnej nazwy oraz mylenie pryzm z elementami toczenia między kłami (zabierak). Pomaga skupienie się na jednej cesze: czy wałek leży w rowku V (pryzmy), czy jest napędzany lub zaciśnięty.
Czy w pryzmach można mocować tylko elementy okrągłe?
Najczęściej pryzmy stosuje się do wałków i rur, ale mogą też pomagać przy detalach o zbliżonym przekroju lub z powierzchnią walcową. Kluczowe jest to, aby detal miał część, która stabilnie oprze się w rowku V i nie będzie się przechylać.
Jakie są typowe zastosowania pryzm w obróbce skrawaniem?
Pryzmy wykorzystuje się do trasowania osi, wiercenia otworów w wałkach, kontroli bicia oraz ustawiania detalu do operacji pomocniczych. W praktyce warsztatowej często łączy się je ze ściskami lub dociskami, gdy trzeba zwiększyć pewność unieruchomienia.
Kiedy zamiast pryzm lepiej użyć uchwytu specjalnego?
Uchwyt specjalny wybiera się, gdy detal ma nietypowy kształt, wymaga jednoznacznego bazowania na konkretnych powierzchniach lub trzeba zapewnić szybkie i powtarzalne mocowanie w produkcji. Pryzmy są uniwersalne, ale nie zawsze zapewnią wymaganą sztywność i powtarzalność.
Jak przygotować się do pytań o mocowanie detali na egzaminie?
Ćwicz rozpoznawanie przyrządów na zdjęciach: pryzmy, imadła, uchwyty szczękowe, kły i zabieraki. Ucz się po cechach konstrukcyjnych (rowek V, szczęki, kły, mechanizm zacisku). Dobrą metodą jest robienie krótkich notatek "cecha → nazwa".
info

To pytanie poprawnie rozwiązuje 58% zdających egzamin. średnie

Specjaliści zwracają uwagę: "Pryzmy (V-bloki) służą do ustalania i stabilnego podparcia elementów walcowych."
