Wymaganie z instrukcji "podłączenia do gniazda z przewodem ochronnym" oznacza, że urządzenie musi być zasilane z obwodu, w którym dostępny jest przewód ochronny PE oraz że samo gniazdo ma styk ochronny (część gniazda przeznaczona do połączenia z PE). Taki styk może mieć postać bolca (rozwiązanie spotykane w wielu instalacjach) albo styków bocznych – kluczowe jest to, że wtyczka urządzenia ma zapewnione połączenie ochronne.
Dlaczego to ważne? Przewód PE jest elementem ochrony przeciwporażeniowej: w razie uszkodzenia izolacji i pojawienia się napięcia na obudowie, połączenie ochronne ma doprowadzić do samoczynnego zadziałania zabezpieczeń i ograniczyć ryzyko porażenia. Dlatego gniazdo bez styku ochronnego (tylko dwa otwory robocze) nie spełnia wymogu instrukcji.

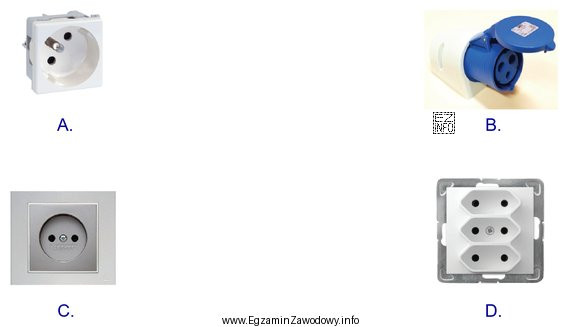

- Poprawny wybór to gniazdo, na którym widać jednoznacznie element styku ochronnego (bolec lub styki ochronne) i które jest przeznaczone do instalacji z PE.
- Gniazda bez PE (dwuotworowe, bez bolca/styków ochronnych) nie zapewniają połączenia ochronnego, więc nie mogą być użyte, gdy instrukcja tego wymaga.
- Inne typy gniazd (np. specjalne, niskonapięciowe lub sygnałowe) również nie spełnią warunku, jeśli nie zapewniają styku ochronnego właściwego dla zasilania sieciowego urządzenia.
Wskazówka egzaminacyjna: zawsze szukaj na rysunku cechy funkcjonalnej (styk ochronny), a nie tylko ogólnego kształtu obudowy. Jeśli na ilustracji detale są słabo widoczne, porównuj elementy charakterystyczne: obecność bolca lub metalowych styków ochronnych.
