KWALIFIKACJA ELM5 - CZERWIEC 2021



PYTANIE NR 24.

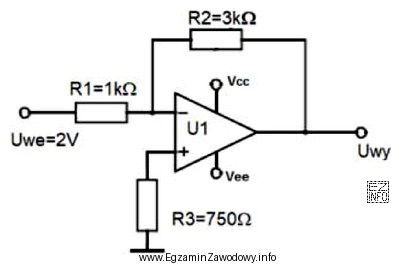

Jaka będzie wartość napięcia wyjściowego po zmianie wartości R3 = 750 Ω na R3’ = 1,5 kΩ?
Jaka będzie wartość napięcia wyjściowego po zmianie
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wzmacniacz operacyjny w konfiguracji odwracającej generuje na wyjściu napięcie, które jest iloczynem wzmocnienia napięciowego i napięcia wejściowego. Wzmocnienie jest determinowane przez stosunek rezystancji R2 do R1 i nie zależy od wartości R3, która jest połączona z wejściem odwracającym. Dlatego zmiana wartości R3 nie wpływa na napięcie wyjściowe, które pozostaje równe -6V.
