KWALIFIKACJA TWO3 - CZERWIEC 2020 (test 2)

W pytaniu sprawdzana jest znajomość tolerancji montażowych stosowanych przy składaniu elementów kadłuba, w szczególności dla usztywnień wykonywanych z profili (tu: teowników). "Wzajemne przesunięcie górnych krawędzi mocników (półek teowników)" należy rozumieć jako uskok pomiędzy górnymi krawędziami dwóch sąsiadujących/łączonych elementów po ich ustawieniu do montażu.

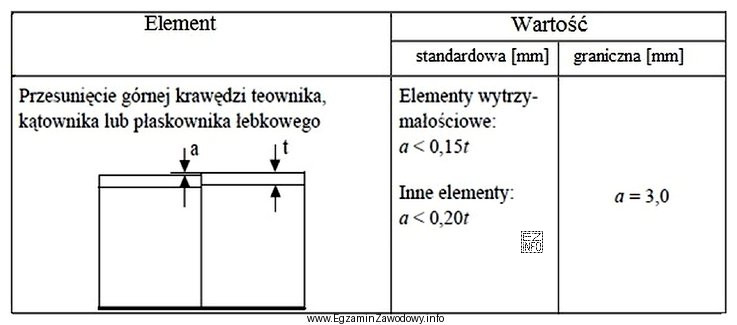

W praktyce warsztatowej wartość dopuszczalna nie wynika z obliczeń w tym zadaniu, tylko z tabel dopuszczalnych odchyłek (np. w dokumentacji technologicznej, wymaganiach odbiorowych lub instrukcjach zakładowych) i jest powiązana z grubością profilu. Dla t = 30 mm właściwą odpowiedzią jest 3,0 mm, czyli dopuszczalny uskok, który nie powinien pogarszać pasowania kolejnych elementów oraz nie wymusza nadmiernego "dociągania" podczas spawania.

Dlaczego pozostałe propozycje są nieprawidłowe?

• 2,5 mm – to wartość mniejsza; bywa spotykana dla innych zakresów grubości lub ostrzejszych klas wykonania. W tym zadaniu nie odpowiada grubości 30 mm.
• 8,0 mm – zbyt duże przesunięcie jak na typowe wymagania geometryczne w montażu usztywnień; taki uskok może powodować problemy z dalszym pasowaniem, wzrost odkształceń i konieczność poprawek.
• 10,0 mm – również wartość zbyt duża; w realnym montażu kadłuba częściej kwalifikuje się jako niezgodność wymagającą korekty ustawienia elementów przed spawaniem.

Wskazówka egzaminacyjna: jeśli zadanie odwołuje się do "dopuszczalnej wielkości" dla konkretnej grubości, zwykle jest to pytanie tabelaryczne (WT/tolerancje). Warto uczyć się progów grubości oraz tego, jak mierzy się uskok w praktyce (gdzie przyłożyć liniał/przymiar i jak odczytać różnicę poziomów krawędzi).
