KWALIFIKACJA ELM5 - STYCZEŃ 2025



PYTANIE NR 22.
Jaka jest wartość prądu kolektora tranzystora Ic zmierzonego za pomocą amperomierza o klasie dokładności równej 0,5 i zakresie pomiarowym In=200 mA?
Jaka jest wartość prądu kolektora tranzystora I<sub>c</
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:

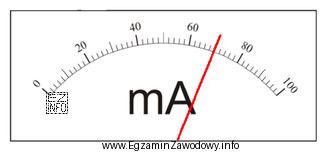

Na podstawie zdjęcia wskazówka miernika wskazuje wartość około 70 działek na skali miernika o zakresie 100 działek (skala od 0 do 100). Oznacza to, że zmierzona wartość wynosi 70% zakresu pomiarowego, czyli:

Ic = 0,7 · In = 0,7 · 200 mA = 140 mA

Aby obliczyć błąd pomiaru, korzystamy ze wzoru dla amperomierza o klasie dokładności 0,5:

Δ = (klasa · In) / 100 = (0,5 · 200 mA) / 100 = 1 mA

Zatem wartość prądu kolektora z uwzględnieniem błędu pomiaru wynosi (140±1) mA.
