Rezystory osiowe są często oznaczane kodem barwnym. Aby poprawnie wyznaczyć wartość i tolerancję, trzeba wykonać dwa kroki: (1) ustalić kierunek odczytu, a następnie (2) zmapować kolory na cyfry/mnożnik/tolerancję.
1) Kierunek odczytu
Najpierw identyfikuje się pasek tolerancji: zwykle jest on na końcu i bywa nieco oddalony od pozostałych pasków. Odczyt zaczyna się od strony przeciwnej do paska tolerancji.
2) Znaczenie pasków (typowy kod 4‑paskowy)
- 1. pasek – pierwsza cyfra znacząca
- 2. pasek – druga cyfra znacząca
- 3. pasek – mnożnik (potęga dziesięciu)
- 4. pasek – tolerancja (np. 5% lub 1%)

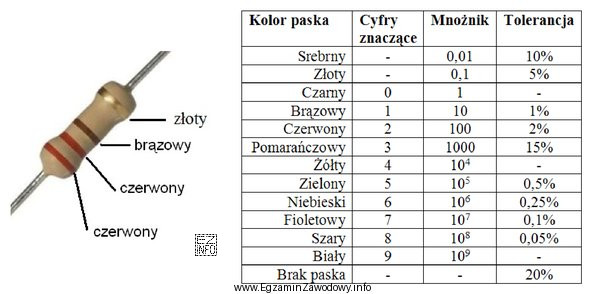

Dla rezystora z rysunku prawidłowe odczytanie cyfr znaczących i mnożnika daje 220 Ω. Z kolei pasek tolerancji odpowiada wartości 5%.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "200 Ω, 1%" – błąd dotyczy zarówno wartości (zamiana jednej z cyfr znaczących), jak i tolerancji; 1% wymaga innego paska tolerancji niż 5%.
- "2 kΩ, 1%" – typowy błąd mnożnika: przesunięcie przecinka o rząd wielkości i jednoczesne wskazanie tolerancji 1%, która nie wynika z tego oznaczenia.
- "2,2 kΩ, 5%" – częsta pomyłka polega na odczytaniu cyfr "22" poprawnie, ale zastosowaniu mnożnika ×100 zamiast ×10, co daje 2200 Ω zamiast 220 Ω.
Wskazówka egzaminacyjna: po odczycie zawsze oszacuj rząd wielkości i porównaj z typowymi wartościami z szeregu E (np. 220 Ω jest bardzo częste). Jeśli wychodzi 2,2 kΩ, sprawdź jeszcze raz pasek mnożnika i kierunek odczytu.
