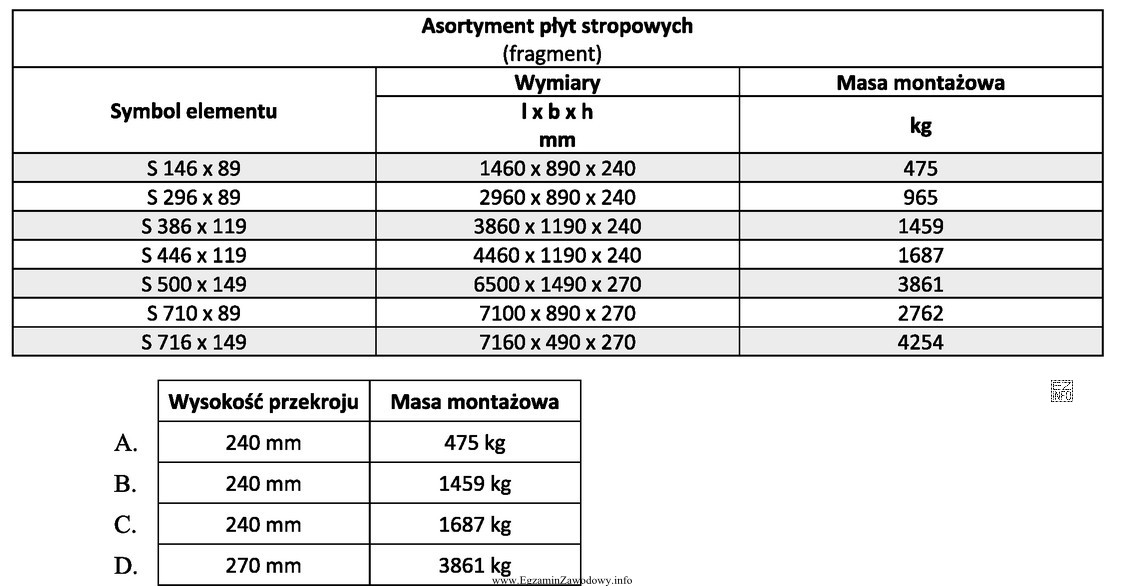

W pytaniu sprawdzana jest umiejętność pracy z oznaczeniami i danymi technicznymi prefabrykowanych elementów stropowych. Zapis "S 446 x 119" pełni rolę identyfikatora katalogowego płyty – dopiero na jego podstawie (w tabeli/karcie katalogowej danego systemu) odczytuje się parametry montażowe.
Poprawny zestaw danych dla wskazanego symbolu to: wysokość przekroju 240 mm oraz masa montażowa 1687 kg. Wysokość przekroju (często na budowie nazywana grubością elementu) jest istotna m.in. dla dopasowania do projektu stropu, ułożenia zbrojenia wieńców i warstw wykończeniowych. Masa montażowa jest kluczowa przy organizacji robót: pozwala dobrać żuraw o odpowiednim udźwigu, właściwe zawiesia oraz zaplanować bezpieczny montaż.
Dlaczego inne odpowiedzi są niepoprawne? Ponieważ podają inne wartości wysokości i/lub masy, które mogą dotyczyć innego typu płyty, innej długości, innej szerokości albo innego systemu prefabrykacji. W praktyce najczęstsze pomyłki wynikają z:
- mylenia liczb z symbolu z grubością elementu (liczby w oznaczeniu nie muszą oznaczać wysokości przekroju),
- pomylenia masy całego elementu z masą jednostkową (np. na 1 m lub 1 m²),
- braku sprawdzenia definicji masy (montażowa może różnić się od transportowej/obliczeniowej, zależnie od źródła).
Na egzaminie warto przyjąć nawyk: najpierw identyfikujesz element po symbolu, następnie odczytujesz dokładnie dwie wymagane wielkości i zwracasz uwagę na jednostki (mm i kg). To minimalizuje błędy wynikające z pośpiechu i "zgadywania" na podstawie intuicji.
