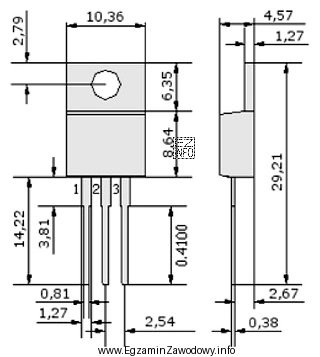

W montażu przewlekanym (THT) odległość między otworami w PCB musi być zgodna z rozstawem wyprowadzeń elementu. Jeśli otwory będą zbyt blisko, wyprowadzenia nie przejdą przez płytkę bez zaginania; jeśli będą zbyt daleko, element będzie wymuszał rozchylenie nóżek, co zwiększa naprężenia, ryzyko pęknięcia wyprowadzeń i pogarsza jakość lutowania.
Poprawna wartość 2,54 mm odpowiada popularnemu w elektronice rastrze 0,1 cala. Taki raster jest często wykorzystywany w elementach przewlekanych i bibliotekach footprintów, dlatego bywa też "intuicyjnie" kojarzony z typowymi obudowami i złączami.
Dlaczego pozostałe wartości są błędne w tym zadaniu:
- 1,27 mm to połowa rastra 2,54 mm (0,05 cala) – spotykana w niektórych rozwiązaniach, ale jeśli rysunek wskazuje większy rozstaw, taka odległość uniemożliwi swobodne włożenie wyprowadzeń.
- 0,81 mm jest typowe raczej dla bardzo drobnych rastrów (częściej w złączach/układach o małych odstępach), a dla tranzystora przewlekanego zwykle byłoby zbyt małe.
- 2,67 mm jest zbliżone do 2,54 mm, ale w PCB nawet różnica rzędu dziesiątych części milimetra może powodować problem z montażem lub konieczność wyginania nóżek.
Wskazówka egzaminacyjna: zawsze identyfikuj na rysunku który wymiar opisuje rozstaw nóżek (pitch) i porównuj go bezpośrednio z podanymi odpowiedziami, zamiast wybierać "najbardziej typową" wartość.
