KWALIFIKACJA ELM6 - CZERWIEC 2021



PYTANIE NR 36.

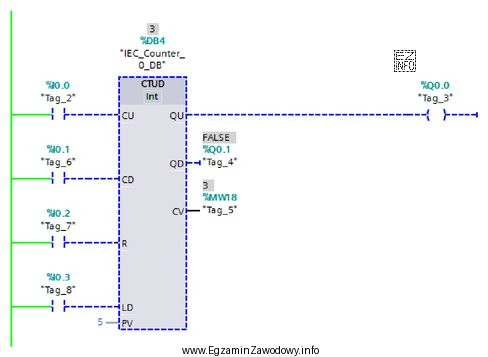

Jaki będzie stan licznika przedstawionego na rysunku, jeśli na wejście R zostanie podany sygnał jedynki logicznej?
Jaki będzie stan licznika przedstawionego na rysunku, jeśli
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy schematu blokowego, wejście R (reset) licznika CTUD jest aktywowane, co skutkuje zresetowaniem wartości licznika do jego wartości początkowej, czyli 0. Dlatego poprawna odpowiedź to "0".
