KWALIFIKACJA ELM2 - STYCZEŃ 2015

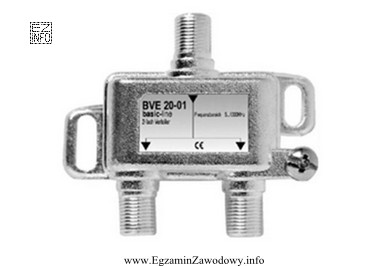

Rozgałęźnik antenowy w instalacjach TV kablowej (koncentrycznych) jest elementem pasywnym, którego zadaniem jest podział sygnału z jednego wejścia na kilka wyjść. Typowe cechy rozgałęźnika, które pozwalają go rozpoznać na fotografii, to:

• kilka identycznych złączy po stronie wyjść (najczęściej 2, 3 lub 4),
• jedno złącze wejściowe (oznaczane często jako IN),
• brak elementów wskazujących na zasilanie (np. gniazda DC), ponieważ sam rozgałęźnik nie wzmacnia sygnału, a jedynie go dzieli.

Odpowiedź "Rozgałęźnik antenowy" pasuje więc do sytuacji, w której na zdjęciu widać element z wieloma wyjściami przeznaczony do rozprowadzenia sygnału do kilku odbiorników lub gniazd abonenckich.

Dlaczego pozostałe odpowiedzi nie pasują typowo do takiego wyglądu i funkcji:

• "Wzmacniacz antenowy" jest elementem aktywnym. Zwykle ma jedno wejście i jedno wyjście (tor przelotowy) oraz informację o wzmocnieniu lub potrzebie zasilania. Jego rolą jest podniesienie poziomu sygnału, a nie jego rozdzielanie na wiele równorzędnych wyjść.
• "Zwrotnicę antenową" stosuje się do łączenia albo separacji różnych pasm (np. różnych torów sygnałowych). Często ma wyraźnie opisane porty odpowiadające pasmom/wejściom, a nie zestaw równorzędnych wyjść do wielu odbiorników.
• "Tłumik sygnałowy" służy do celowego zmniejszenia poziomu sygnału i w typowej postaci jest elementem "w linii" z jednym wejściem i jednym wyjściem oraz podaną wartością tłumienia w dB. Nie jest urządzeniem rozdzielającym na wiele wyjść.

Wskazówka egzaminacyjna: przy pytaniach ze zdjęciem najpierw policz liczbę złączy i ustal, czy element jest "liniowy" (1 wejście + 1 wyjście), czy "rozdzielający" (1 wejście + wiele wyjść). Dopiero potem dopasuj nazwę do funkcji.
