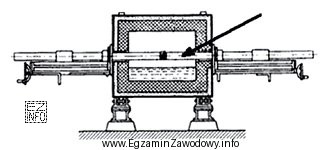

W piecu łukowym podstawowym zespołem "roboczym" po stronie elektrycznej są elektrody, najczęściej wykonywane z grafitu. To one doprowadzają prąd o dużym natężeniu do strefy procesu i umożliwiają powstanie łuku elektrycznego, który jest bezpośrednim źródłem energii cieplnej. Dlatego wskazanie na rysunku elementu mającego postać pręta/kolumny wchodzącej do komory pieca od góry lub z boku (zależnie od konstrukcji) typowo oznacza elektrodę grafitową.
Odpowiedź "Kanał odciągowy" jest nieprawidłowa, bo dotyczy układu odprowadzania spalin i pyłów. Kanały odciągowe zwykle są połączone z okapem/króćcem spalinowym i instalacją odpylania, a ich funkcja nie jest związana z wytwarzaniem łuku. Na schematach mają zwykle formę przewodu/rurociągu lub komory przyłączeniowej, a nie elementu wprowadzanego do przestrzeni roboczej.
Odpowiedź "Cewkę indukcyjną" odnosi się do zupełnie innej zasady nagrzewania: indukcyjnej. Cewki występują w piecach indukcyjnych, gdzie energia jest przekazywana do wsadu przez pole elektromagnetyczne, bez łuku. W piecu łukowym cewka nie pełni roli źródła ciepła, więc wybór tej opcji często wynika z interferencji pojęć między typami pieców elektrycznych.
Odpowiedź "Wał obrotowy" jest elementem mechaniki (napęd, obrót części pieca lub mechanizmu), a nie układu wytwarzania energii elektrycznej. W pytaniu identyfikacja dotyczy elementu wskazanego strzałką na rysunku pieca łukowego, więc poprawna interpretacja powinna opierać się na rozpoznaniu typowych elementów: elektrod, przestrzeni roboczej, króćców spalin oraz mechanizmów napędu.
Wskazówka egzaminacyjna: jeśli w odpowiedziach pojawia się "cewka indukcyjna", warto najpierw ustalić, czy urządzenie jest łukowe czy indukcyjne. W piecach łukowych szukaj elektrod i zasilania łuku; w indukcyjnych – cewek i tygla.
