KWALIFIKACJA BPO1 - CZERWIEC 2008



PYTANIE NR 9.

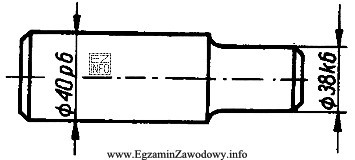

Jaki kształt zewnętrzny ma przedmiot przedstawiony na rysunku?
Ilustracja przedstawia rysunek techniczny elementu o kształcie walcowym.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Walec rozpoznaje się po tym, że ma dwie równoległe, kołowe podstawy oraz stałą średnicę na całej długości (boki są równoległe). Klin ma kształt "wedge" z powierzchniami zbieżnymi, stożek zwęża się do wierzchołka, a kształt baryłkowy jest wybrzuszony w środku.

Pełne wyjaśnienie:

Odpowiedź "Walcowy." jest właściwa, gdy przedmiot na rysunku przedstawia bryłę o stałej średnicy na całej długości i z równoległymi tworzącymi, a jego przekrój poprzeczny (lub podstawa) jest kołowy. Typowe cechy walca widoczne na rysunkach to: równoległe krawędzie boczne w widoku z boku oraz brak zwężania lub rozszerzania wzdłuż osi.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "Klinowy." opisuje kształt, w którym dwie powierzchnie zbiegają się, tworząc narastającą grubość (typowy "klin"). Na rysunku klina oczekuje się wyraźnej zmiany grubości i krawędzi zbieżnych, a nie stałego obrysu.
  • "Stożkowy." oznacza bryłę zwężającą się do wierzchołka (lub mniejszej podstawy w przypadku ściętego stożka). W widoku bocznym stożek ma krawędzie zbieżne, a średnica nie jest stała.
  • "Baryłkowy." dotyczy kształtu wybrzuszonego w części środkowej (największa średnica w środku). Taki obrys jest "wypukły" na bokach, co odróżnia go od walca o prostych, równoległych bokach.

W praktyce (także w zadaniach BHP) rozpoznawanie kształtu bywa potrzebne przy identyfikacji elementów na rysunkach instrukcji, DTR lub kartach sprzętu: walcowe bywają np. pojemniki, tuleje, wałki czy korpusy niektórych urządzeń. Kluczem jest zawsze sprawdzenie, czy obiekt zmienia przekrój wzdłuż osi (stożek/baryłka) czy go nie zmienia (walec).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak rozpoznać kształt walcowy na rysunku technicznym?
Kształt walcowy rozpoznasz po stałej średnicy na całej długości i równoległych krawędziach bocznych w widoku z boku. W przekroju poprzecznym (gdy jest pokazany) zobaczysz okrąg. Brak zwężania odróżnia walec od stożka.
Dlaczego stożek łatwo pomylić z walcem na rysunku?
Pomyłka wynika często z tego, że na mało czytelnym rysunku zwężanie może być niewidoczne lub wygląda jak efekt perspektywy. Warto sprawdzić, czy boki są naprawdę równoległe oraz czy średnica na początku i na końcu elementu jest taka sama (np. po wymiarowaniu).
Co odróżnia kształt baryłkowy od walcowego?
Kształt baryłkowy ma największą średnicę w środku i zwykle "wybrzuszone" boki. Walec ma boki proste i równoległe oraz stałą średnicę. Jeśli obrys elementu na rysunku jest wypukły, to wskazuje bardziej na baryłkę niż walec.
Jakie elementy w zakładzie pracy mogą mieć kształt walcowy?
W praktyce spotyka się walcowe m.in. pojemniki, butle, niektóre gaśnice, tuleje i wałki w maszynach oraz osłony o przekroju kołowym. Dla BHP ważne jest rozpoznanie kształtu, bo wpływa on na stabilność, transport i sposób mocowania.
Kiedy na egzaminie BHP pojawiają się pytania o kształty brył?
Pytania o kształty mogą pojawić się, gdy trzeba zidentyfikować element urządzenia na rysunku, rozpoznać rodzaj pojemnika lub część osłony, albo ocenić ryzyko wynikające z formy elementu (np. toczenie się walca). To łączy geometrię z praktyczną obserwacją stanowiska pracy.
Czy klinowy kształt zawsze oznacza narzędzie klin?
Nie. "Klinowy" opisuje geometrię (zbieżne powierzchnie, narastająca grubość), a nie wyłącznie narzędzie. W maszynach klinowy bywa np. element ustalający lub dociskowy. Na rysunku kluczowe jest, czy widać wyraźne zbieganie krawędzi.
Jak sprawdzić, czy obiekt jest walcem, gdy widok jest tylko z boku?
Gdy jest tylko widok z boku, szukaj informacji dodatkowych: wymiarów średnicy na różnych końcach, oznaczeń przekroju lub drugiego rzutu. Jeśli średnica jest podana jako jedna wartość dla całej długości i boki są równoległe, to jest to silna wskazówka kształtu walcowego.
Dlaczego rozpoznanie kształtu ma znaczenie w ocenie ryzyka BHP?
Kształt wpływa na zachowanie elementu: walec może się toczyć, stożek może się klinować, a baryłka może mieć inną stabilność przy odkładaniu. To przekłada się na dobór zabezpieczeń, sposób składowania i transportu ręcznego. Dlatego identyfikacja kształtu nie jest tylko teorią.
Jakie błędy najczęściej popełniają zdający w takich pytaniach?
Najczęstsze są: kierowanie się pierwszym wrażeniem zamiast analizą obrysu, mylenie stożka ściętego z walcem, oraz nieuwzględnianie, że baryłka ma wybrzuszenie w środku. Pomaga porównywanie: czy średnica jest stała, czy zmienna, i gdzie jest największa.
Jak przygotować się do pytań z rozpoznawania kształtów na rysunkach?
Ćwicz na prostych rysunkach brył: walec, stożek, klin, baryłka. Zwracaj uwagę na cechy definiujące (stała vs zmienna średnica, równoległość boków, wybrzuszenie). W kontekście BHP warto też oglądać rysunki z instrukcji urządzeń i identyfikować elementy po obrysie.
info

Statystycznie 79% uczniów zna prawidłową odpowiedź. średnio łatwe

Według specjalistów z branży: "Walec rozpoznaje się po tym, że ma dwie równoległe, kołowe podstawy oraz stałą średnicę na całej długości (boki są równoległe)."
