W diagnostyce obwodów elektrycznych rozróżnia się pomiary wykonywane pod napięciem oraz beznapięciowo. Metoda beznapięciowa oznacza, że badany obwód sterowania jest odłączony od zasilania, a uszkodzeń (np. przerwy, nieciągłości połączeń, zwarcia elementu) szuka się przez ocenę parametrów elektrycznych samego obwodu.

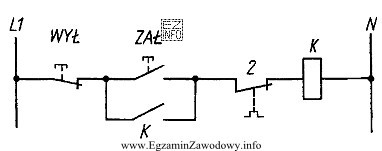

Do wykrywania takich usterek typowo stosuje się pomiar rezystancji lub test ciągłości. W obwodzie sterowania stycznika pozwala to m.in. sprawdzić:
- czy przewody sterownicze mają ciągłość (brak przerwy),
- czy styki przycisków i styków pomocniczych zamykają się/otwierają prawidłowo,
- czy cewka stycznika nie ma przerwy (rezystancja nieskończona) albo podejrzenia zwarcia (nietypowo mała rezystancja).
Do takiego pomiaru właściwy jest omomierz (często jako funkcja multimetru). Omomierz mierzy rezystancję i umożliwia test ciągłości, co bezpośrednio odpowiada "metodzie beznapięciowej".
Pozostałe przyrządy nie pasują do warunku zadania:
- Miernik pomiaru indukcyjności służy do pomiaru indukcyjności cewek (parametr L). Może być użyteczny w laboratorium, ale nie jest podstawowym narzędziem do szybkiego wykrywania przerw/nieciągłości w obwodzie sterowania metodą beznapięciową.
- Watomierz mierzy moc (zależną od napięcia i prądu), więc typowo wymaga pracy w układzie zasilanym. Nie jest to przyrząd do kontroli ciągłości przewodów czy styków w odłączonym obwodzie.
- Miernik pomiaru kolejności faz stosuje się w instalacjach trójfazowych do sprawdzenia zgodności następstwa faz. To dotyczy zasilania silników/urządzeń, a nie diagnozowania obwodu sterowania stycznika w trybie beznapięciowym.
Wskazówka egzaminacyjna: jeśli w treści pojawia się "beznapięciowo", najczęściej chodzi o dobór przyrządu do pomiaru rezystancji/ciągłości albo izolacji (w zależności od kontekstu). W obwodzie sterowania stycznika typowym wyborem jest omomierz.
