Pytanie sprawdza umiejętność rozpoznania konstrukcji odwodnienia na podstawie przekroju/schematu. Kluczowe są dwa niezależne kryteria widoczne na typowych rysunkach technologicznych:
- Głębokość pracy odwodnienia: "płytkie" dotyczy rozwiązań zbierających wodę głównie z powierzchni i stref przypowierzchniowych, natomiast wgłębne odnosi się do odprowadzenia wody z głębszych warstw konstrukcji lub podłoża, zwykle z wykorzystaniem drenu.
- Materiał drenu: w odpowiedziach rozróżniono dren z tworzywa (PVC) i dren ceramiczny.

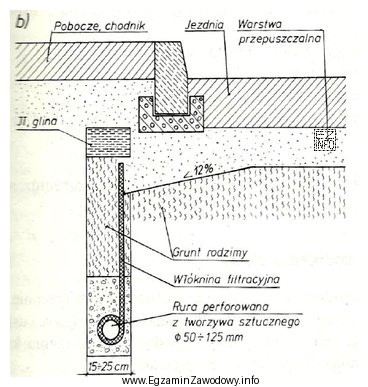

Odpowiedź "Wgłębne z drenem PVC" jest właściwa, gdy na ilustracji dren jest zlokalizowany w głębszej strefie (a nie tuż pod warstwą ścieralną) oraz oznaczony jako wykonany z tworzywa. Takie rozwiązanie ma na celu ograniczenie zawilgocenia warstw konstrukcyjnych, poprawę nośności oraz zmniejszenie ryzyka uszkodzeń związanych z wodą.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "Płytkie z drenem PVC" – błąd polega na zaniżeniu kategorii (płytkie), gdy schemat wskazuje układ działający w głębszych warstwach.
- "Płytkie z drenem ceramicznym" – zawiera dwa potencjalne rozminięcia: zarówno w klasyfikacji głębokości, jak i w materiale.
- "Wgłębne z drenem ceramicznym" – zachowuje właściwą kategorię głębokości, ale przypisuje inny materiał drenu niż wynika z oznaczeń/wyglądu na rysunku.
Wskazówka egzaminacyjna: najpierw ustal, czy element odwadniający pracuje powierzchniowo czy w głębi konstrukcji, a dopiero potem zweryfikuj szczegóły (materiał, kształt, sposób ułożenia). To ogranicza ryzyko pomylenia odpowiedzi różniących się tylko jednym członem.
