KWALIFIKACJA ROL2 - CZERWIEC 2023

Wyjaśnienie poprawnej odpowiedzi:

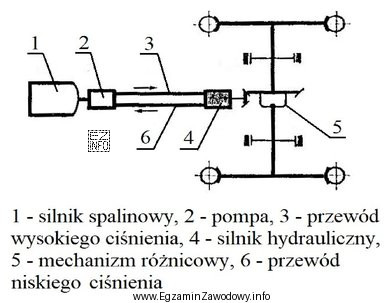

Schemat przedstawia układ napędowy, w którym silnik spalinowy (1) napędza pompę (2), a ta za pośrednictwem przewodu wysokiego ciśnienia (3) przekazuje energię do silnika hydraulicznego (4). Układ ten jest charakterystyczny dla napędu hydrostatycznego, który wykorzystuje ciecz roboczą (najczęściej olej) do przenoszenia energii. Mechanizm różnicowy (5) oraz przewód niskiego ciśnienia (6) są również elementami typowymi dla tego rodzaju napędu.
