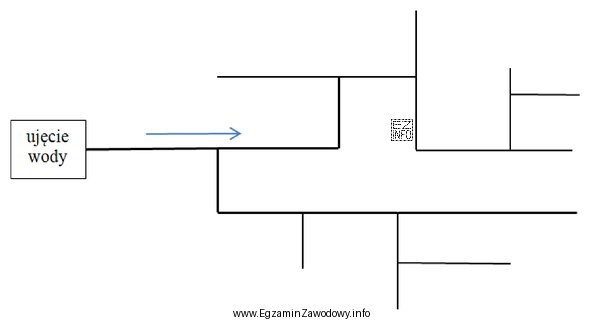

Klasyfikując układ sieci wodociągowej na schemacie, należy przede wszystkim sprawdzić topologię połączeń, czyli to, czy przewody tworzą zamknięte pętle (pierścienie), czy też rozchodzą się od przewodu głównego jak gałęzie drzewa.
Odpowiedź "Rozgałęziony." jest poprawna, gdy schemat przedstawia układ, w którym:
- od przewodu głównego (magistrali/rozdzielczego) odchodzą kolejne odgałęzienia,
- nie widać odcinków domykających obieg (brak zamkniętych pętli),
- w razie uszkodzenia odcinka przewodu część odbiorców może utracić zasilanie, bo nie ma obejścia inną trasą.
Odpowiedź "Pierścieniowy." byłaby właściwa wtedy, gdyby przewody tworzyły co najmniej jedną pętlę, umożliwiając dopływ wody z dwóch stron (większa niezawodność i elastyczność eksploatacyjna). Podobny sens praktyczny ma określenie "Obwodowy.", które w wielu materiałach bywa używane w odniesieniu do układu pierścieniowego (obwodu). Jeśli jednak na schemacie nie ma zamkniętego obiegu, nie jest to układ pierścieniowy/obwodowy.
Odpowiedź "Mieszany." opisuje sieć, w której jednocześnie występują fragmenty rozgałęzione oraz fragmenty tworzące pętle. Aby uznać schemat za mieszany, trzeba zobaczyć zarówno typowe odgałęzienia, jak i wyraźny element pierścienia (domknięcie przewodów). Jeśli schemat tego nie pokazuje, określenie "mieszany" jest nieuzasadnione.
Wskazówka egzaminacyjna: szukaj na rysunku miejsca, gdzie dwa odcinki przewodu łączą się tak, że można "obejść" fragment sieci inną drogą. Jeśli takiej alternatywy nie ma, najczęściej jest to układ rozgałęziony.
