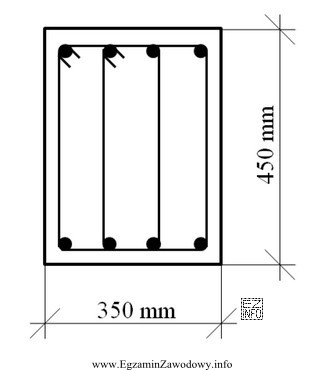

Pytanie sprawdza umiejętność rozpoznania rodzaju strzemion na podstawie rysunku przekroju belki żelbetowej. Strzemiona to zbrojenie poprzeczne, którego zadaniem jest m.in. przejmowanie sił tnących oraz utrzymanie prętów podłużnych we właściwym położeniu.
Odpowiedź "Podwójne zamknięte." jest właściwa, gdy na przekroju widać, że zastosowano dwie obejmy/ramiona strzemion (rozwiązanie podwójne) oraz że każda obejma tworzy zamknięty obwód wokół zbrojenia (strzemię domknięte – nie jest to kształt "U" bez domknięcia). W praktyce zamknięcie jest realizowane geometrią pręta i detalem końcówek (np. przez odpowiednie wygięcia/haki), co na rysunku odpowiada strzemionu "zamkniętemu".
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Pojedyncze otwarte." – myli dwa parametry naraz: "pojedyncze" oznacza jedną obejmę, a "otwarte" odnosi się do strzemion niedomkniętych. Jeśli na rysunku widać podwójne domknięcie, ta odpowiedź nie pasuje.
- "Podwójne otwarte." – nawet jeśli występują dwa elementy, określenie "otwarte" dotyczy innego typu detalu (strzemię w kształcie otwartego "U" lub z przerwą), więc nie opisuje strzemienia zamkniętego.
- "Pojedyncze zamknięte." – poprawnie wskazuje "zamknięte", ale błędnie "pojedyncze". W zadaniu kluczowe jest zauważenie, że nie jest to pojedyncza obejma, lecz układ podwójny.
Wskazówka egzaminacyjna: zawsze oceniaj osobno dwa kryteria: (1) liczba obejm (pojedyncze/podwójne) oraz (2) sposób domknięcia (otwarte/zamknięte). Unikniesz wtedy wyboru odpowiedzi "na skróty".
