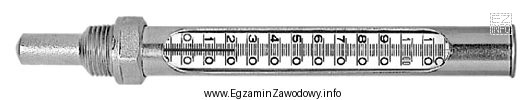

Termometr cieczowy rozpoznaje się po tym, że elementem pomiarowym jest ciecz zamknięta w zbiorniczku i cienkiej rurce (kapilarze). Zmiana temperatury powoduje zmianę objętości cieczy, a to przekłada się na zmianę położenia słupka cieczy na podziałce. Taki przyrząd jest typowo mechaniczny/analogowy i nie wymaga zasilania do samego wskazania.
Odpowiedź "bimetalowy" nie pasuje, gdy na rysunku widać układ charakterystyczny dla cieczy (zbiorniczek + kapilara) zamiast bimetalu. W termometrze bimetalowym kluczowy jest element bimetaliczny, który odkształca się wraz ze zmianą temperatury i porusza wskazówkę.
Odpowiedź "termoelektryczny" odnosi się do pomiaru termoparą: temperatura jest zamieniana na napięcie termoelektryczne. W praktyce wymaga to czujnika (złącza termopary) oraz obwodu pomiarowego, a sama zasada działania nie opiera się na widocznym słupku cieczy.
Odpowiedź "termorezystancyjny" dotyczy czujników, w których mierzy się zmianę rezystancji elementu (np. metalowego). Taki czujnik zwykle współpracuje z aparaturą pomiarową i przewodami; nie jest to klasyczny termometr cieczowy z odczytem przez położenie cieczy.
Wskazówka egzaminacyjna: przy rozpoznawaniu przyrządu najpierw szukaj "co jest elementem czynnym" (ciecz, bimetal, złącze termopary, rezystor). Dopiero potem dopasuj nazwę z odpowiedzi.
