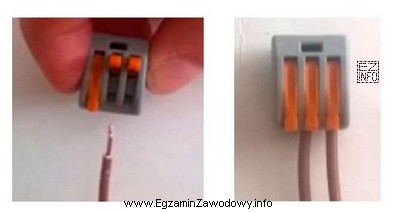

"Za pomocą złączki zaciskowej" jest poprawne, gdy na rysunku widać element łączeniowy, w którym przewód jest mocowany przez mechanizm zacisku (najczęściej sprężynowy lub klatkowy). Taki sposób łączenia zapewnia pewny docisk, powtarzalność montażu i zwykle nie wymaga użycia narzędzi (albo wymaga tylko prostego zwolnienia zacisku).
Dlaczego pozostałe odpowiedzi nie pasują do takiego rysunku:
- "Za pomocą złączki śrubowej" dotyczy złączki, w której przewód jest dociskany śrubą. Na rysunku takiego połączenia typowo widać łeb śruby lub tor wkrętu oraz miejsce docisku; w złączce zaciskowej tego elementu nie ma.
- "Za pomocą splatania żył" oznacza skręcanie odsłoniętych żył przewodów ze sobą bez dedykowanego elementu łączeniowego. W poprawnie wykonanych instalacjach i montażu urządzeń jest to rozwiązanie prowizoryczne i na rysunku nie byłoby widocznej złączki.
- "Za pomocą lutowania" wymaga użycia spoiwa (np. cyny) i zwykle jest przedstawiane jako połączenie zalane lutem, często z widocznym miejscem lutowania i zabezpieczeniem (koszulka termokurczliwa). W połączeniu zaciskowym nie ma spoiwa lutowniczego.
Wskazówka egzaminacyjna: najpierw ustal, czy na rysunku jest element złączny (złączka). Jeśli tak, rozróżnij, czy docisk jest realizowany śrubą (śrubowa), czy sprężyną/zaciskiem bez śruby (zaciskowa). Jeśli złączki brak, rozważ skręcanie żył lub lutowanie.
