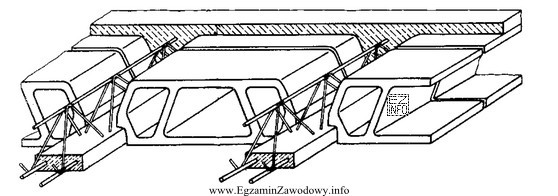

Rozpoznanie stropu gęstożebrowego na rysunku polega na identyfikacji charakterystycznych elementów i ich układu. W przypadku odpowiedzi "Teriva" kluczowe są cechy typowe dla tego rodzaju rozwiązań: strop jest złożony z powtarzalnych żeber/belkowania (najczęściej w postaci prefabrykowanych belek), pomiędzy którymi znajdują się elementy wypełniające (pustaki stropowe), a całość współpracuje po wykonaniu warstwy nadbetonu.
Dlaczego pozostałe odpowiedzi są niepoprawne w tym zadaniu? Ponieważ wskazują na inne typy stropów gęstożebrowych lub inne systemy, które w dokumentacji rysunkowej mogą różnić się m.in. kształtem i sposobem ułożenia pustaków, detalami podparcia, geometrią żeber oraz rozwiązaniami montażowymi. Jeśli na rysunku widzisz układ typowy dla Terivy (powtarzalne belki + pustaki + nadbeton), wybór innej nazwy jest zwykle skutkiem pomylenia podobnych schematów.
- "Fert-40" – odpowiedź myląca, bo odwołuje się do innego rozwiązania/systemu; na rysunku rozstrzygające są detale przekroju i sposób kształtowania żeber.
- "Akermana" – częsty błąd wynika z utożsamiania wszystkich stropów z pustakami z jednym typem; w praktyce różne stropy gęstożebrowe mają podobną "logikę" (żebra + wypełnienie), ale inny detal konstrukcyjny.
- "DZ-3" – to również inna nazwa/system, który na rysunku powinien mieć rozpoznawalne różnice w budowie elementów i układzie nośnym.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi zawsze porównaj trzy rzeczy na rysunku: (1) co jest elementem nośnym (belka/żebro), (2) co jest wypełnieniem (rodzaj pustaka/kształt), (3) czy widać warstwę nadbetonu i jej rolę. Dopiero potem dopasuj nazwę systemu.
