KWALIFIKACJA BUD9 - STYCZEŃ 2022 (test 2)



PYTANIE NR 22.

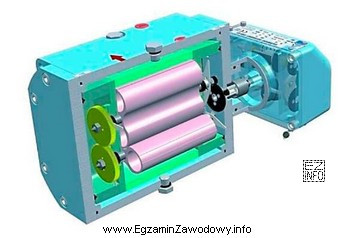

Jaki typ gazomierza przedstawiono na rysunku?
Ilustracja przedstawia rotorowy gazomierz, co jest zgodne z podaną odpowiedzią do pytania egzaminacyjnego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Gazomierz rotorowy rozpoznaje się po konstrukcji z elementami wirującymi (rotorami) w komorze pomiarowej, które odmierzają objętość przepływającego gazu. Gazomierz miechowy ma charakterystyczne miechy (komory elastyczne), bębnowy – bęben/komory obrotowe, a ultradźwiękowy nie ma części ruchomych i zwykle ma inną budowę korpusu.

Pełne wyjaśnienie:

Pytanie wymaga rozpoznania typu gazomierza na podstawie rysunku, czyli po cechach konstrukcyjnych. Gazomierz rotorowy (w grupie gazomierzy objętościowych) wykorzystuje elementy wirujące w komorze pomiarowej: ich ruch jest związany z przepływem gazu, a każda pełna sekwencja obrotu odpowiada określonej objętości gazu. Na rysunkach i przekrojach typowe są widoczne komory oraz elementy o kształcie umożliwiającym obrót.

Dlaczego pozostałe propozycje nie pasują do gazomierza rotorowego?

  • Odpowiedź "Bębnowy" dotyczy konstrukcji z bębnem i komorami obrotowymi, kojarzonej raczej z innym układem mechanicznym niż para/układ rotorów. Jeśli na rysunku widać rozwiązanie rotorowe, nazwa "bębnowy" jest myląca.
  • Odpowiedź "Miechowy" odnosi się do gazomierza z miechami (elastycznymi komorami), w których naprzemienne napełnianie i opróżnianie powoduje odmierzanie objętości. Taki typ ma inne elementy charakterystyczne niż wirujące rotory.
  • Odpowiedź "Ultradźwiękowy" opisuje gazomierz bez części ruchomych, w którym pomiar wynika z analizy sygnału ultradźwiękowego. Zwykle nie przedstawia się w nim rotorów ani mechanizmu objętościowego, więc przy rysunku pokazującym część mechaniczną będzie to wybór błędny.

Wskazówka egzaminacyjna: w pytaniach "na rysunku" nie kieruj się samą wielkością obudowy. Najpierw szukaj elementu pomiarowego: miechów (miechowy), wirników/rotorów (rotorowy) lub braku mechaniki i obecności elektroniki/czujników (ultradźwiękowy). To najpewniejsza droga do poprawnej odpowiedzi.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest gazomierz rotorowy?
Gazomierz rotorowy to gazomierz objętościowy, w którym przepływ gazu wprawia w ruch elementy wirujące (rotory). Każdy cykl pracy odpowiada odmierzanej objętości, a zliczanie ruchu mechanizmu daje wynik zużycia gazu.
Jak rozpoznać na rysunku gazomierz rotorowy?
Najczęściej rozpoznasz go po komorze pomiarowej z elementami wirującymi oraz po układzie wskazującym na "odmierzanie porcji" gazu przez rotory. Kluczowe jest szukanie części obrotowych, a nie tylko kształtu obudowy.
Jakie są różnice między gazomierzem miechowym a rotorowym?
Miechowy odmierzania dokonuje przez naprzemienne napełnianie elastycznych komór (miechów), a rotorowy przez obrót rotorów w komorze pomiarowej. Różnią się więc podstawowym elementem pomiarowym i typowymi cechami widocznymi na przekroju.
Dlaczego gazomierz ultradźwiękowy nie ma części ruchomych?
W gazomierzu ultradźwiękowym pomiar opiera się na analizie sygnału ultradźwiękowego przechodzącego przez strumień gazu. Nie trzeba więc mechanizmu odmierzającego objętość, co eliminuje rotory, miechy czy bębny i zmniejsza zużycie mechaniczne.
Czy gazomierz bębnowy jest często spotykany w instalacjach budynkowych?
Na poziomie egzaminu częściej spotyka się w zadaniach gazomierze typowe dla rozliczeń w budynkach (np. miechowe i inne rozwiązania). Gazomierz bębnowy bywa omawiany jako typ konstrukcyjny, ale jego identyfikacja opiera się na bębnie/komorach obrotowych.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu gazomierzy na obrazku?
Najczęstsze błędy to wybór na podstawie nazwy, którą "kojarzymy", bez sprawdzenia elementu pomiarowego, oraz mylenie gazomierza rotorowego z bębnowym. Pomaga zasada: najpierw zidentyfikuj, co się porusza (lub czy w ogóle coś się porusza).
Jakie elementy konstrukcyjne wskazują na gazomierz miechowy?
Na rysunkach gazomierza miechowego typowe są komory/miechy pracujące naprzemiennie, zwykle bez rotorów. Jeżeli widać elastyczne "worki"/komory, dźwignie i mechanizm przełączający przepływ, to mocna wskazówka typu miechowego.
Kiedy w praktyce monter powinien umieć rozpoznać typ gazomierza?
Przy wymianie gazomierza, doborze osprzętu montażowego, sporządzaniu protokołów, a także przy czynnościach serwisowych i oględzinach. Poprawna identyfikacja pomaga dobrać właściwą procedurę oraz uniknąć pomyłek w dokumentacji i oznaczeniach.
Jak przygotować się do pytań o gazomierze na egzaminie zawodowym?
Warto ćwiczyć rozpoznawanie typów na zdjęciach i schematach oraz łączyć nazwę z zasadą działania: miechy (miechowy), rotory (rotorowy), bęben (bębnowy), brak mechaniki i czujniki (ultradźwiękowy). Pomaga też krótka fiszka z cechami.
Jakie cechy odróżniają gazomierze mechaniczne od elektronicznych?
Mechaniczne mają elementy ruchome odmierzające objętość (np. miechy, rotory, bębny) i przekładnię do liczydła. Elektroniczne (np. ultradźwiękowe) bazują na czujnikach i elektronice, często mają inne przyłącza/obudowę i brak widocznego mechanizmu objętościowego.
info

Statystycznie 63% uczniów zna prawidłową odpowiedź. średnie

W praktyce zawodowej kluczowe jest to, że gazomierz rotorowy rozpoznaje się po konstrukcji z elementami wirującymi (rotorami) w komorze pomiarowej, które odmierzają objętość przepływającego gazu.

Materiały:

  • Podręczniki i skrypty z instalacji gazowych (dział: gazomierze i armatura pomiarowa)
  • Karty katalogowe i instrukcje montażu gazomierzy (część: budowa i identyfikacja typu)
  • Materiały dydaktyczne szkół branżowych/technicznych dotyczące pomiaru i rozliczania gazu
