KWALIFIKACJA GIW12 - PAŹDZIERNIK 2013



PYTANIE NR 37.

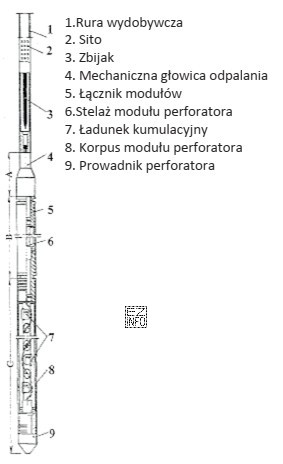

Jaki typ perforatora przedstawiony jest na rysunku?
Ilustracja przedstawia schemat techniczny perforatora używanego w wiertnictwie, co jest związane z kwalifikacją zawodową
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie rysunku należy rozpoznać jednocześnie konstrukcję perforatora (modułowy lub bezkorpusowy) oraz sposób inicjacji (mechanicznie lub elektrycznie). Odpowiedź "Modułowy odpalany mechanicznie." wskazuje oba te parametry zgodnie z tym, co przedstawia ilustracja użyta w zadaniu.

Pełne wyjaśnienie:

Pytanie sprawdza umiejętność identyfikacji typu perforatora na podstawie rysunku, czyli kompetencję praktyczną: rozpoznanie narzędzia i poprawne nazwanie go w dwóch wymiarach klasyfikacji.

Dlaczego poprawna jest odpowiedź "Modułowy odpalany mechanicznie."?
W zadaniu należy wskazać: (1) czy perforator ma budowę modułową czy bezkorpusową oraz (2) czy inicjacja (odpalenie) jest mechaniczna czy elektryczna. Poprawna odpowiedź łączy obie cechy w jedną, spójną nazwę, zgodną z przedstawionym na rysunku rozwiązaniem.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "Modułowy odpalany elektrycznie." – błędnie przypisuje sposób inicjacji. To typowy błąd, gdy student koncentruje się na budowie modułowej i automatycznie zakłada elektryczne odpalanie.
  • "Bezkorpusowy odpalany elektrycznie." – błędnie wskazuje zarówno konstrukcję, jak i sposób inicjacji; często wynika to z mylenia nazw kategorii lub niedokładnego odczytu rysunku.
  • "Bezkorpusowy odpalany mechanicznie." – trafia w sposób inicjacji, ale myli konstrukcję. To częsty efekt "połowicznego dopasowania": student rozpoznaje jeden element, a drugi wybiera intuicyjnie.

Wskazówka egzaminacyjna: przed wyborem odpowiedzi nazwij najpierw cechy widoczne na rysunku własnymi słowami (jak jest zbudowany zestaw i jak wygląda tor inicjacji), a dopiero potem dopasuj je do terminów "modułowy/bezkorpusowy" i "mechanicznie/elektrycznie". Zmniejsza to ryzyko pomyłki wynikającej z podobieństwa opcji odpowiedzi.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest perforator wiertniczy i do czego służy?
Perforator wiertniczy to narzędzie używane do wykonania kanałów przepływu między złożem a wnętrzem otworu (zwykle przez rury okładzinowe i cement). Umożliwia rozpoczęcie lub poprawę dopływu płynów złożowych, dlatego jest kluczowy w kompletacji odwiertów.
Jak rozpoznać na rysunku perforator modułowy?
Perforator modułowy rozpoznaje się po segmentowej budowie zestawu: elementy są łączone w odcinki (moduły), które tworzą całość narzędzia. Na schematach widać powtarzalne sekcje i złącza między nimi, co odróżnia go od rozwiązań określanych jako bezkorpusowe.
Czym różni się perforator bezkorpusowy od modułowego?
Różnica dotyczy głównie konstrukcji nośnej ładunków i sposobu zestawiania narzędzia. W rozwiązaniu modułowym część robocza jest budowana z modułów, a w bezkorpusowym konstrukcja może być uproszczona i inaczej przenosić obciążenia. Na egzaminie liczą się cechy widoczne na rysunku.
Co oznacza odpalanie mechaniczne perforatora?
Odpalanie mechaniczne oznacza inicjację realizowaną bodźcem mechanicznym (np. ruchem, uderzeniem, zadziałaniem elementu mechanicznego w zestawie), a nie sygnałem elektrycznym. W praktyce rozpoznaje się je po elementach inicjujących widocznych w schemacie narzędzia i opisie układu.
Co oznacza odpalanie elektryczne w perforatorach?
Odpalanie elektryczne polega na inicjacji ładunków sygnałem elektrycznym doprowadzonym do układu inicjującego. W zadaniach egzaminacyjnych zwykle rozpoznaje się je po obecności przewodów, złączy elektrycznych lub elementów opisanych jako inicjatory/mostki w torze elektrycznym.
Dlaczego w pytaniu trzeba wskazać dwie cechy naraz (typ i odpalanie)?
Bo odpowiedzi łączą dwa wymiary klasyfikacji: konstrukcję (modułowy/bezkorpusowy) oraz sposób inicjacji (mechaniczny/elektryczny). Egzamin sprawdza, czy potrafisz odczytać z rysunku pełną charakterystykę narzędzia, a nie tylko jedną cechę.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu perforatorów na rysunku?
Najczęstsze błędy to: skupienie się tylko na jednym detalu (np. inicjacji) i pominięcie konstrukcji, mylenie podobnych nazw opcji oraz "zgadywanie" na podstawie skojarzeń. Pomaga metoda: najpierw opisz cechy rysunku, potem dopasuj do terminów.
Jak się uczyć rozpoznawania narzędzi perforacyjnych do egzaminu?
Skuteczne jest uczenie się na zestawach rysunków i zdjęć: dla każdego narzędzia wypisz 2–3 cechy rozpoznawcze oraz typ inicjacji. Dodatkowo porównuj pary podobnych rozwiązań (modułowy vs bezkorpusowy; mechaniczne vs elektryczne), bo to minimalizuje pomyłki.
Kiedy w praktyce dobiera się odpalanie mechaniczne zamiast elektrycznego?
Dobór zależy od technologii zabiegu, sposobu prowadzenia narzędzia w otworze oraz wymagań operacyjnych. W praktyce decyzję podejmuje się na podstawie programu prac i warunków otworowych. Na egzaminie kluczowe jest poprawne rozpoznanie typu z rysunku, nie dobór technologii.
Czy da się odpowiedzieć na to pytanie bez obejrzenia rysunku?
Nie. Sens pytania polega na identyfikacji narzędzia "przedstawionego na rysunku", więc bez ilustracji nie da się wiarygodnie odróżnić konstrukcji i sposobu inicjacji. Na egzaminie zawsze analizuj rysunek: to on dostarcza cech niezbędnych do wyboru odpowiedzi.
info

To pytanie poprawnie rozwiązuje 50% zdających egzamin. trudne

Według specjalistów z branży: "Na podstawie rysunku należy rozpoznać jednocześnie konstrukcję perforatora (modułowy lub bezkorpusowy) oraz sposób inicjacji (mechanicznie lub elektrycznie)."

Materiały:

  • Materiały dydaktyczne z zakresu kompletacji odwiertów i zabiegów perforacyjnych (skrypty szkolne, instrukcje zakładowe)
  • Karty katalogowe i instrukcje obsługi perforatorów stosowanych w danym przedsiębiorstwie
  • Rysunki/schematy narzędzi perforacyjnych wykorzystywane na zajęciach praktycznych
