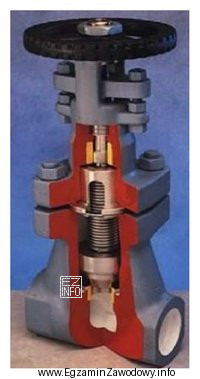

Jaki typ zaworu przedstawiono na rysunku?
Ilustracja przedstawia przekrój zaworu grzybkowego, który jest używany w systemach hydraulicznych i pneumatycznych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zawór grzybkowy rozpoznaje się po obecności grzybka dociskanego do gniazda oraz wrzeciona, które zmienia prześwit przepływu. Taka budowa jest typowa dla zaworów odcinających/regulacyjnych. Zawór zwrotny działa samoczynnie, a motylkowy ma obracaną tarczę, więc ich przekrój wygląda inaczej.

Pełne wyjaśnienie:

Poprawna odpowiedź to "Grzybkowy.", ponieważ zawór grzybkowy ma charakterystyczną konstrukcję: element zamykający (grzybek) porusza się osiowo i doszczelnia się na gnieździe. Ruch ten jest realizowany przez wrzeciono (często z pokrętłem lub innym napędem), co na rysunkach technicznych zwykle widać jako układ: korpus + gniazdo + grzybek + prowadzenie/wrzeciono.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "Zwrotny." – zawór zwrotny jest armaturą samoczynną: otwiera się pod wpływem różnicy ciśnień i zamyka przy próbie cofki. Na przekroju typowo widać klapkę, grzybek zwrotny na sprężynie lub kulę, ale bez klasycznego wrzeciona do ręcznego docisku.
  • "Motylkowy." – w praktyce jest to przepustnica. Jej cechą rozpoznawczą jest tarcza obracająca się w przekroju rurociągu (oś obrotu), a nie element dosuwany osiowo do gniazda jak w zaworze grzybkowym.
  • "Hydrauliczny." – to określenie nie opisuje jednoznacznie typu konstrukcyjnego korpusu/elementu zamykającego. Może odnosić się do sposobu napędu (siłownik hydrauliczny) lub do układu, w którym zawór pracuje, ale samo w sobie nie jest nazwą rodzaju zaworu w sensie "grzybkowy/zwrotny/motylkowy".

Wskazówka egzaminacyjna: przy identyfikacji armatury na rysunku szukaj najpierw elementu zamykającego i sposobu jego ruchu (osiowy vs obrotowy vs samoczynny). To najszybciej odróżnia zawór grzybkowy od przepustnicy motylkowej i od zaworu zwrotnego.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest zawór grzybkowy i do czego służy?
Zawór grzybkowy to rodzaj armatury, w której element zamykający (grzybek) doszczelnia się na gnieździe, zwykle ruchem osiowym sterowanym wrzecionem. Służy do odcinania lub regulacji przepływu medium w instalacji (np. wody, pary), gdy potrzebna jest dobra szczelność i kontrola dławienia.
Jak rozpoznać zawór grzybkowy na rysunku technicznym?
Najczęściej widać układ: korpus + gniazdo oraz grzybek poruszający się w osi przepływu. Charakterystyczne jest wrzeciono (lub trzpień) dociskające grzybek do gniazda. W odróżnieniu od przepustnicy nie ma tarczy obracanej, a w odróżnieniu od zwrotnego widać element sterowania, nie tylko samoczynne zamykanie.
Jaka jest różnica między zaworem grzybkowym a zwrotnym?
Zawór grzybkowy jest zwykle sterowany ręcznie lub napędem i służy do celowego odcinania/regulacji przepływu. Zawór zwrotny działa samoczynnie: ma dopuścić przepływ w jednym kierunku i zapobiegać cofaniu medium. Na rysunku zwrotny często nie ma klasycznego wrzeciona do docisku.
Jaka jest różnica między zaworem grzybkowym a motylkowym?
Zawór grzybkowy zamyka przepływ przez dosunięcie grzybka do gniazda (ruch osiowy). Motylkowy (przepustnica) reguluje przepływ tarczą obracaną w przekroju rurociągu. W praktyce przepustnice są krótsze konstrukcyjnie, ale zwykle gorzej nadają się do precyzyjnego dławienia w porównaniu z klasycznym zaworem grzybkowym.
Dlaczego odpowiedź "hydrauliczny" nie musi oznaczać typu zaworu?
"Hydrauliczny" opisuje raczej sposób napędu (np. siłownik hydrauliczny) albo środowisko pracy (układ hydrauliczny), a nie kształt elementu zamykającego. Typ konstrukcyjny rozpoznaje się po budowie (grzybek, klapa, kula, tarcza), a nie po tym, czy sterowanie realizuje hydraulika, pneumatyka czy ręczne pokrętło.
Czy zawór grzybkowy nadaje się do regulacji przepływu?
Tak, zawory grzybkowe często stosuje się do regulacji (dławienia), bo ruch grzybka względem gniazda pozwala stopniowo zmieniać prześwit. Trzeba jednak pamiętać, że konkretna przydatność zależy od wykonania i medium, a na egzaminie kluczowe jest rozpoznanie zasady: grzybek dosuwany do gniazda.
Jakie elementy zaworu są najważniejsze przy identyfikacji na rysunku?
Najbardziej rozstrzygające są: element zamykający (grzybek/klapa/kula/tarcza), gniazdo oraz sposób ruchu (osiowy czy obrotowy) i obecność wrzeciona. Te cechy zwykle da się odczytać nawet z uproszczonego przekroju i pozwalają odróżnić typ armatury.
Kiedy w praktyce okrętowej spotyka się zawory grzybkowe?
W instalacjach, gdzie potrzebne jest pewne odcięcie lub regulacja przepływu, np. w części rurociągów pomocniczych. W zadaniach montażowych ważne jest prawidłowe rozpoznanie armatury, aby nie pomylić zaworu odcinającego z elementem jednokierunkowym (zwrotnym) albo z przepustnicą.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu zaworów na rysunku?
Najczęstsze są: sugerowanie się samą nazwą związaną z instalacją ("hydrauliczny"), mylenie tarczy przepustnicy z grzybkiem oraz zakładanie, że każdy symbol ze strzałką oznacza zawór zwrotny. Pomaga metoda: najpierw ustalić, czy zamykanie jest osiowe (grzybek) czy obrotowe (tarcza).
Jak przygotować się do pytań o typy zaworów na egzaminie zawodowym?
Ćwicz na przekrojach i schematach: porównuj 3–4 typy armatury i wypisz cechy rozpoznawcze (element zamykający, ruch, sterowanie). W nauce pomagają fiszki ze szkicami. Na egzaminie szukaj detali konstrukcyjnych, a nie "ogólnych skojarzeń" z instalacją czy napędem.
info

Statystycznie 61% uczniów zna prawidłową odpowiedź. średnie

W praktyce zawodowej kluczowe jest to, że zawór grzybkowy rozpoznaje się po obecności grzybka dociskanego do gniazda oraz wrzeciona, które zmienia prześwit przepływu.
