W organizacji placu budowy układ dróg tymczasowych dobiera się tak, aby zapewnić sprawny i bezpieczny transport materiałów, maszyn oraz dojazd do stref robót. Na rysunkach organizacyjnych układy te rozpoznaje się po sposobie połączenia odcinków dróg i relacji między punktem wjazdu, placami składowymi, strefami rozładunku oraz frontami robót.

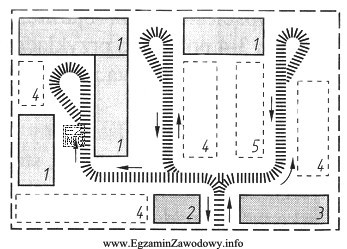

Odpowiedź "Promienisty." jest poprawna, gdy schemat pokazuje drogi wychodzące z jednego węzła (lub krótkiego odcinka wspólnego) i rozchodzące się do kilku miejsc na terenie budowy. Taki układ przypomina "szprychy" koła: z centrum do różnych punktów, bez konieczności tworzenia zamkniętej obwodnicy.
Dlaczego pozostałe odpowiedzi nie pasują do takiego schematu?
- "Pierścieniowy." oznacza układ, w którym drogi tworzą pętlę/obwód (zamknięty pierścień) umożliwiający objechanie terenu i dojazd w wielu kierunkach bez cofania. Jeśli na rysunku nie ma zamkniętej pętli, nie jest to układ pierścieniowy.
- "Wahadłowy." to organizacja przejazdu zasadniczo jedną trasą (dojazd i wyjazd tą samą drogą), często z koniecznością zawracania lub mijanek. Gdy na schemacie widać rozgałęzienia z jednego węzła do wielu stref, to nie jest wahadło.
- "Mieszany." stosuje się, gdy na jednym placu budowy występują wyraźnie co najmniej dwa różne układy (np. fragment pierścieniowy plus odnogi promieniste) lub różne zasady ruchu w różnych strefach. Jeżeli rysunek przedstawia jednorodny wzorzec "od środka na zewnątrz", bardziej adekwatna jest nazwa promienisty.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi spróbuj nazwać "logikę ruchu" na schemacie: pętla (pierścieniowy), jedna trasa tam i z powrotem (wahadłowy), centrum i odnogi (promienisty), albo połączenie wzorców (mieszany).
