Układy sieci elektroenergetycznych rozpoznaje się po strukturze połączeń między źródłem (lub rozdzielnią) a odbiorami oraz po tym, czy istnieje jedna czy wiele możliwych dróg doprowadzenia energii.

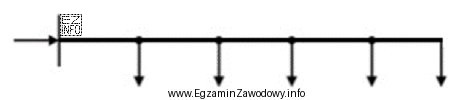

"Magistralny" oznacza, że w schemacie występuje wspólna linia główna (magistrala), do której kolejne punkty/odbiorniki są dołączane poprzez odgałęzienia. Kluczowym wyróżnikiem jest więc "kręgosłup" sieci i przyłącza boczne. Taki układ bywa spotykany np. w zasilaniu ciągów odbiorów wzdłuż trasy (hala, linia technologiczna, ciąg rozdzielnic/odpływów).
Dlaczego pozostałe odpowiedzi nie pasują:
- "Promieniowy" (radialny) kojarzy się z układem, w którym każdy odbiorca/sekcja jest zasilana pojedynczą gałęzią od punktu zasilania, bez wspólnej magistrali, która "zbiera" kolejne przyłączenia wzdłuż jednej linii głównej. Gdy uszkodzi się gałąź, zazwyczaj traci zasilanie odcinek za miejscem uszkodzenia.
- "Pętlowy" wskazuje na połączenie tworzące pętlę (zamknięty obwód), co daje możliwość zasilania danego odcinka z dwóch stron (po odpowiedniej konfiguracji łączników). Na schemacie powinno być widoczne "zamknięcie" trasy.
- "Oczkowy" to rozwinięcie idei połączeń zamkniętych: sieć składa się z oczek (mesh), czyli wielu zamkniętych obwodów, które zapewniają jeszcze większą elastyczność zasilania. Do rozpoznania zwykle widać kilka połączeń między węzłami tworzących wielokrotne obejścia.
Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, policz w myślach liczbę alternatywnych dróg zasilania do tego samego punktu. Brak alternatywy często sugeruje promieniowy lub magistralny; obecność zamknięcia obwodu sugeruje pętlowy/oczkowy. O rozróżnieniu magistralny vs promieniowy decyduje to, czy widzisz jedną wspólną linię główną z wieloma odejściami.
