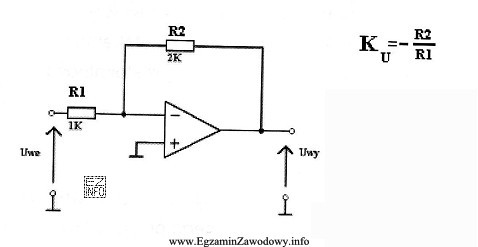

Na schemacie widoczny jest wzmacniacz operacyjny w konfiguracji odwracającej: sygnał wejściowy podany jest przez rezystor R1 na wejście oznaczone "−", wejście "+" jest połączone z masą, a rezystor R2 tworzy pętlę sprzężenia zwrotnego z wyjścia na wejście odwracające.
Dla idealnego wzmacniacza operacyjnego z ujemnym sprzężeniem zwrotnym wzmocnienie napięciowe wynosi:
KU = - R2 / R1
Podstawiamy wartości z rysunku: R1=1 kΩ, R2=2 kΩ, więc:
KU = - 2 kΩ / 1 kΩ = -2
Następnie liczymy napięcie wyjściowe:
Uwy = KU · Uwe = (-2) · 2 V = -4 V
Najważniejsze jest to, że znak minus nie jest "ozdobą": informuje o odwróceniu fazy. Dlatego dodatnie Uwe daje ujemne Uwy.
- Odpowiedź "4V" jest błędna, bo ignoruje odwrócenie fazy (pominięcie znaku minus).
- Odpowiedź "0,25V" nie pasuje do wzmocnienia -2; taki wynik mógłby wynikać z przypadkowego użycia odwrotnego stosunku rezystorów lub innego układu.
- Odpowiedź "- 0,25V" zachowuje znak ujemny, ale ma złą wartość bezwzględną, czyli błędnie wyznaczono wzmocnienie.
W praktyce, aby szybko kontrolować poprawność obliczeń, można wykonać dwa testy: (1) sprawdzić, czy układ jest odwracający (wejście "+" na masie), (2) policzyć stosunek R2/R1 i dopisać znak "−".
