KWALIFIKACJA ELE2 - STYCZEŃ 2016 (test 2)



PYTANIE NR 15.

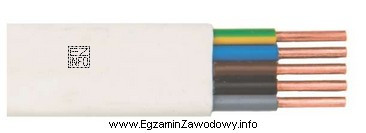

Jakie oznaczenie posiada przewód przedstawiony na fotografii?
Ilustracja przedstawia przewód elektryczny, który jest częścią pytania egzaminacyjnego związanego z kwalifikacją zawodową
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na zdjęciu widać przewód płaski w białej powłoce z pięcioma miedzianymi żyłami jednodrutowymi oraz żyłą ochronną żółto‑zieloną. W oznaczeniu YDY: D oznacza drut (jednodrutowy), p wskazuje wykonanie płaskie, a żo obecność żyły ochronnej. Dlatego właściwe jest YDYpżo.

Pełne wyjaśnienie:

Oznaczenie przewodu należy dobrać na podstawie jego budowy widocznej na fotografii. Z opisu zdjęcia wynika, że przewód ma:

  • białą powłokę zewnętrzną,
  • płaski kształt (żyły ułożone równolegle w jednej płaszczyźnie),
  • pięć miedzianych żył jednodrutowych (drut),
  • jedną żyłę w kolorze żółto-zielonym (ochronną), pozostałe w typowych barwach żył roboczych.

Te cechy odpowiadają symbolowi YDYpżo:

  • Y – izolacja/powłoka z polwinitu,
  • D – żyły jednodrutowe (drut), czyli przewód bardziej sztywny,
  • Y – kolejny element izolacyjny z polwinitu w konstrukcji przewodu,
  • p – wykonanie płaskie,
  • żo – obecność żyły ochronnej w barwie żółto-zielonej.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • YDYt – to inna odmiana konstrukcyjna; w kontekście rozróżniania typów przewodów "t" nie oznacza tego samego co wykonanie płaskie "p", więc nie pasuje do przedstawionego przewodu.
  • YLYżo – litera L oznacza żyły wielodrutowe (linka), czyli bardziej giętkie. Na zdjęciu opisano żyły jednodrutowe, więc wariant z "L" odpada mimo obecności żyły ochronnej.
  • YLY – również wskazuje na linkę (L), a dodatkowo nie zawiera oznaczenia żyły ochronnej "żo", która na zdjęciu jest wyraźnie obecna.

Wskazówka egzaminacyjna: najpierw rozpoznaj trzy cechy: (1) drut vs linka, (2) płaski vs okrągły, (3) czy jest żółto-zielona żyła ochronna. Dopiero potem dopasuj litery w oznaczeniu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza skrót YDYpżo w instalacjach elektrycznych?
YDYpżo to oznaczenie przewodu instalacyjnego: D wskazuje żyły jednodrutowe (drut), p oznacza wykonanie płaskie, a żo informuje o obecności żyły ochronnej w kolorze żółto-zielonym. Taki przewód stosuje się typowo do zasilania obwodów w budynkach.
Jak odróżnić przewód z drutem od przewodu z linką na zdjęciu?
Żyła jednodrutowa (drut) wygląda jak pojedynczy, pełny pręt miedzi i jest bardziej sztywna. Żyła wielodrutowa (linka) składa się z wielu cienkich drucików skręconych razem i zwykle wygląda "bardziej włóknisto". Na fotografii wskazano żyły jednodrutowe.
Dlaczego litera D w oznaczeniu przewodu jest ważna?
Litera D informuje o konstrukcji żyły: oznacza drut, czyli żyłę jednodrutową. To wpływa na giętkość i sposób układania przewodu. W zadaniach egzaminacyjnych odróżnienie D (drut) od L (linka) jest kluczowe, bo zmienia typ przewodu mimo podobnego wyglądu.
Co oznacza litera p w oznaczeniu YDYp?
Litera p oznacza wykonanie płaskie przewodu: żyły są ułożone równolegle w jednej płaszczyźnie, a całość ma spłaszczony przekrój. To cecha, którą często można rozpoznać na fotografii lub po dotyku, i która odróżnia przewody płaskie od okrągłych.
Co oznacza dopisek żo przy nazwie przewodu?
Dopisek żo oznacza, że przewód ma żyłę ochronną w barwie żółto-zielonej. Na zdjęciach jest to zwykle najbardziej charakterystyczna żyła. Brak "żo" w odpowiedzi sugeruje brak przewodu ochronnego, co nie pasuje do przewodu, w którym żółto-zielona żyła jest widoczna.
Jaka jest różnica między YDY a YLY?
Najważniejsza różnica dotyczy budowy żył: w YDY występuje D (drut – żyła jednodrutowa, sztywniejsza), a w YLY litera L oznacza linkę (żyła wielodrutowa, bardziej giętka). Dlatego przy identyfikacji zawsze sprawdzaj, czy żyły są jedno- czy wielodrutowe.
Czy przewód YDYpżo może mieć pięć żył jak na fotografii?
Tak. Oznaczenie typu (YDYpżo) opisuje konstrukcję i cechy przewodu (materiał izolacji, drut/linka, płaskość, obecność żyły ochronnej), a liczba żył zależy od konkretnej wersji przewodu. Na fotografii widać wariant wielożyłowy z żyłą ochronną.
Jakie błędy najczęściej robi się przy rozpoznawaniu przewodów YDYp i YDYt?
Najczęstsze pomyłki to: (1) ignorowanie różnicy między oznaczeniami dodatkowych liter i wybór "na pamięć", (2) skupienie się tylko na kolorach żył zamiast na kształcie i budowie, (3) mylenie wykonania płaskiego z innymi odmianami konstrukcyjnymi. Pomaga lista kontrolna: D/L, p, żo.
Kiedy w praktyce technika gazownictwa przydaje się rozpoznawanie przewodów?
Rozpoznawanie przewodów przydaje się m.in. przy podłączaniu i weryfikacji zasilania urządzeń gazowych (np. automatyka, wentylacja, osprzęt elektryczny), podczas modernizacji instalacji w budynkach oraz przy diagnozowaniu usterek. Poprawna identyfikacja żyły ochronnej ma też znaczenie dla bezpieczeństwa.
Jak na egzaminie szybko wybrać poprawne oznaczenie przewodu ze zdjęcia?
Zastosuj prostą sekwencję: 1) sprawdź, czy jest żółto-zielona żyła (wtedy szukaj "żo"), 2) oceń, czy żyły są drutem czy linką (D vs L), 3) oceń kształt przewodu (płaski = "p"). Dopiero potem porównaj z odpowiedziami.
info

To pytanie poprawnie rozwiązuje 40% zdających egzamin. trudne

Według specjalistów z branży: "Na zdjęciu widać przewód płaski w białej powłoce z pięcioma miedzianymi żyłami jednodrutowymi oraz żyłą ochronną żółto‑zieloną."

Źródła:

  • PN-EN 60445:2010P, Zasady podstawowe i bezpieczeństwa przy współdziałaniu człowieka z maszyną – Identyfikacja zacisków urządzeń i zakończeń przewodów oraz ogólne zasady systemu alfanumerycznego
  • PN-EN 60446:2010P, Zasady podstawowe i bezpieczeństwa przy współdziałaniu człowieka z maszyną – Identyfikacja przewodów za pomocą barw lub oznaczeń numerycznych

Materiały:

  • Katalogi producentów przewodów instalacyjnych (opisy typów YDY/YLY i wariantów)
  • Podręczniki do podstaw elektrotechniki w zakresie instalacji budynkowych
  • Normy PN-EN dotyczące identyfikacji i oznaczania przewodów oraz barw żył (wg wskazanych w kontekście oznaczeń)
