Przełączniki DIP (mikroprzełączniki) służą do ustawienia parametrów konfiguracyjnych urządzenia bez programowania. W siewnikach pneumatycznych wpływają m.in. na dopasowanie sterowania i monitorowania do konkretnego wariantu maszyny (np. szerokości roboczej, wyposażenia skrzynki zbiorczej, trybu komunikacji z komputerem pokładowym).

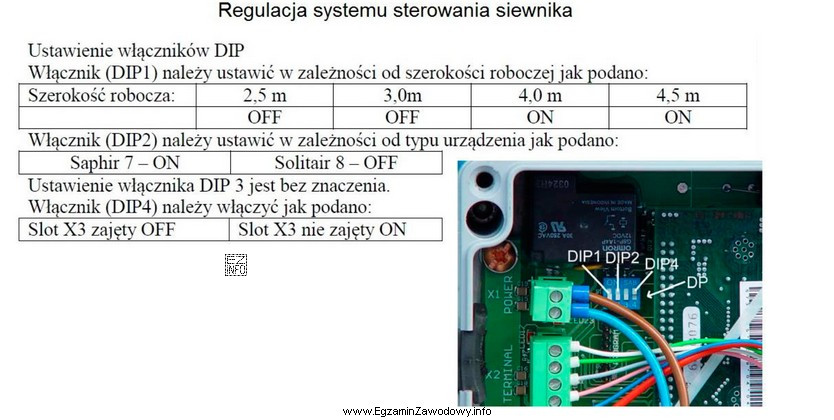

W tym zadaniu kluczowe są dwie informacje:
- Szerokość robocza: 3,0 m – ustawienia DIP muszą odpowiadać temu wariantowi.
- Slot X3 w skrzynce zbiorczej nie jest zajęty – oznacza to, że przełącznik powiązany z tym elementem nie będzie przełączał żadnego podłączonego modułu; w praktyce stosuje się ustawienie zgodne z tabelą dla danego wariantu, aby uniknąć błędów interpretacji przez sterownik.
Dla Solitair 8 o szerokości 3,0 m poprawna kombinacja to DIP1=OFF, DIP2=OFF, DIP3=OFF, DIP4=ON. Takie ustawienie odpowiada wpisowi w tabeli konfiguracyjnej dla 3 m i zapewnia, że sterownik poprawnie rozpozna wariant oraz będzie właściwie przeliczał parametry pracy (np. powierzchnię, dawkę, sygnały z czujników).
Dlaczego pozostałe odpowiedzi są niepoprawne?
- DIP1=ON, DIP2=ON, DIP3=OFF, DIP4=ON – wprowadza inne kodowanie wariantu; typowy błąd to kierowanie się ogólną regułą "dla Solitair 8 DIP2=ON" bez uwzględnienia, że dla 3 m decyduje tabela szerokości.
- DIP1=OFF, DIP2=OFF, DIP3=ON, DIP4=OFF – zmienia dwa przełączniki względem ustawienia dla 3 m (DIP3 oraz DIP4), co skutkuje błędnym trybem/rozpoznaniem konfiguracji.
- DIP1=ON, DIP2=OFF, DIP3=OFF, DIP4=OFF – miesza kodowanie szerokości/trybu i może powodować nieprawidłowe odczyty lub przeliczenia w elektronice monitorującej.
W praktyce egzaminacyjnej warto zapamiętać zasadę: najpierw dobierasz ustawienie z tabeli odpowiadającej wariantowi (np. szerokości), a dopiero potem sprawdzasz warunki dodatkowe (np. zajętość slotów). Błędna konfiguracja DIP to częsta przyczyna problemów po zmianie agregatu, naprawie instalacji lub wymianie modułu sterującego.
