KWALIFIKACJA BUD1 - CZERWIEC 2014



PYTANIE NR 1.

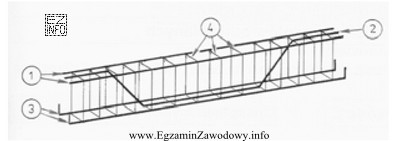

Jakie pręty w szkielecie zbrojenia oznaczono na rysunku cyfrą 1?
Ilustracja przedstawia schematyczny rysunek techniczny szkieletu zbrojenia, który jest używany w kontekście egzaminu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Pręty montażowe to elementy pomocnicze szkieletu zbrojenia: stabilizują układ prętów, utrzymują rozstaw i kształt podczas wiązania oraz betonowania. Nie są traktowane jako główne pręty pracujące na rozciąganie jak "proste/odgięte rozciągane", ani jako pręty "rozdzielcze" typowe dla układów w płytach.

Pełne wyjaśnienie:

W szkielecie zbrojenia rozróżnia się pręty główne (nośne) oraz pręty pomocnicze, które ułatwiają montaż i zapewniają zachowanie geometrii zbrojenia. Odpowiedź "Montażowe." jest właściwa, gdy oznaczony na rysunku pręt pełni rolę stabilizującą: pomaga utrzymać rozstaw prętów, usztywnia kosz/szkielet i pozwala przenieść zbrojenie w projektowane położenie bez deformacji podczas wiązania i betonowania.

Dlaczego pozostałe odpowiedzi nie pasują w takim rozpoznaniu?

  • "Rozdzielcze." – pręty rozdzielcze stosuje się typowo do rozdziału i utrzymania rozstawu prętów głównych w zbrojeniu kierunkowym (np. w płytach). Ich rola jest związana z układem pracy zbrojenia w dwóch kierunkach, a nie tylko z montażem szkieletu.
  • "Proste rozciągane." – pręty rozciągane to zbrojenie główne pracujące na rozciąganie od zginania/sił wewnętrznych. Zwykle są to pręty w strefie rozciąganej elementu (np. dolne w belce). Jeśli na rysunku "1" wskazuje pręt pomocniczy, ta odpowiedź jest nieadekwatna.
  • "Odgięte rozciągane." – pręty odgięte (o zmienionym przebiegu) są rozwiązaniem konstrukcyjnym zbrojenia głównego, a nie typowym elementem wyłącznie montażowym. Sama "odgięta" geometria nie przesądza o roli, ale w klasyfikacji odpowiedzi dotyczy zbrojenia pracującego, nie pomocniczego.

Wskazówka egzaminacyjna: na rysunkach zbrojeniowych warto rozpoznać, czy pręt jest częścią układu nośnego (strefa rozciągana, ciągłość zakotwień, przebieg wzdłuż elementu) czy raczej elementem utrzymującym kształt kosza (krótsze, pomocnicze, spinające). To ułatwia odróżnienie prętów montażowych od rozdzielczych i prętów rozciąganych.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to są pręty montażowe w zbrojeniu?
Pręty montażowe to pręty pomocnicze, których zadaniem jest ułatwienie złożenia zbrojenia w szkielet oraz utrzymanie geometrii (rozstawu i kształtu) podczas wiązania i betonowania. Zwykle nie są traktowane jako główne zbrojenie pracujące na rozciąganie w obliczeniach nośności.
Jak odróżnić pręty montażowe od prętów rozciąganych na rysunku?
Pręty rozciągane są zwykle elementem ciągłym w strefie rozciąganej (np. dolnej w belce) i mają kluczowe zakotwienia. Pręty montażowe częściej pełnią rolę spinającą lub stabilizującą kosz i pomagają zachować rozstaw, a ich przebieg wynika z montażu, nie z pracy statycznej.
Dlaczego pręty rozdzielcze to nie to samo co montażowe?
Pręty rozdzielcze są związane z układem pracy zbrojenia (np. w płytach) i służą do rozdziału oraz współpracy zbrojenia głównego w jednym kierunku. Pręty montażowe mają przede wszystkim funkcję technologiczną: ułatwiają montaż i stabilizują szkielet.
Kiedy w praktyce stosuje się pręty montażowe?
Stosuje się je podczas wykonywania koszy zbrojeniowych do belek i słupów oraz przy zbrojeniu przestrzennym, gdy trzeba utrzymać kształt i rozstaw prętów. Ułatwiają transport i wstawienie zbrojenia do deskowania oraz ograniczają ryzyko przemieszczeń podczas betonowania.
Jakie błędy są najczęstsze przy rozpoznawaniu prętów na rysunku zbrojeniowym?
Najczęstsze pomyłki wynikają z patrzenia wyłącznie na kształt pręta (np. odgięcia) zamiast na jego funkcję w szkielecie, oraz z mylenia nazw: "montażowe" z "rozdzielczymi". Pomaga analiza: czy pręt jest nośny (strefa rozciągana) czy tylko stabilizuje kosz.
Czy pręty montażowe przenoszą obciążenia konstrukcyjne?
Ich główna rola jest pomocnicza, ale w rzeczywistej konstrukcji zbrojenie działa wspólnie i może przenosić pewne siły. Na egzaminie kluczowe jest jednak rozumienie, że "montażowe" oznacza pręty przewidziane przede wszystkim do zachowania geometrii i usprawnienia montażu, a nie jako główne zbrojenie rozciągane.
Jak czytać oznaczenia cyframi na rysunku zbrojeniowym?
Cyfry na rysunku zwykle wskazują konkretne pręty lub grupy prętów w szkielecie. Aby poprawnie odpowiedzieć, trzeba sprawdzić: położenie (strefa rozciągana/ściskana), przebieg (ciągły czy pomocniczy) oraz relację do strzemion i innych elementów. Sama cyfra bez rysunku nie niesie znaczenia.
Gdzie w belce najczęściej znajdują się pręty rozciągane?
W belce zginanej pręty rozciągane znajdują się zwykle w strefie rozciąganej, najczęściej przy dolnej krawędzi w przęśle (gdy moment zginający jest dodatni). Ich położenie i zakotwienie są kluczowe dla nośności. To odróżnia je od prętów montażowych, które stabilizują szkielet.
Jakie znaczenie mają strzemiona w szkielecie zbrojenia?
Strzemiona spinają pręty podłużne i tworzą szkielet przestrzenny, a także pełnią funkcję zbrojenia na ścinanie oraz ograniczają wyboczenie prętów podłużnych. Przy rozpoznawaniu prętów montażowych warto zobaczyć, czy dany pręt współpracuje ze strzemionami jako element nośny, czy tylko porządkuje układ.
Jak przygotować się do zadań z rozpoznawania prętów na egzaminie BUD.1?
Najlepiej ćwiczyć na wielu rysunkach: belki, słupy, płyty. Rób krótką checklistę: położenie pręta, ciągłość i zakotwienia, relacja do strzemion oraz funkcja (nośna czy montażowa). Pomaga też opanowanie podstawowych nazw: montażowe, rozdzielcze, rozciągane.
info

Statystycznie 51% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Pręty montażowe to elementy pomocnicze szkieletu zbrojenia: stabilizują układ prętów, utrzymują rozstaw i kształt podczas wiązania oraz betonowania."

Źródła:

  • PN-EN 1992-1-1:2008 Eurokod 2: Projektowanie konstrukcji z betonu — Część 1-1: Reguły ogólne i reguły dla budynków (definicje i zasady kształtowania zbrojenia)
  • PN-EN 13670:2011 Wykonywanie konstrukcji betonowych (wymagania wykonawcze dotyczące zbrojenia, montażu i kontroli)

Materiały:

  • Normy i poradniki dotyczące wykonywania konstrukcji betonowych oraz zasad zbrojenia
  • Atlas/zeszyt rysunków zbrojeniowych (przykładowe belki, słupy, płyty) do ćwiczeń z rozpoznawania prętów
  • Instrukcje producentów stali zbrojeniowej dotyczące cięcia, gięcia i wiązania
