KWALIFIKACJA MOT5 - CZERWIEC 2012



PYTANIE NR 4.

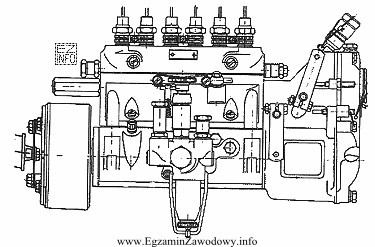

Jakie urządzenie jest przedstawione na rysunku?
Ilustracja przedstawia schemat techniczny pompy wtryskowej, co jest zgodne z pytaniem egzaminacyjnym dotyczącym urządzenia
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Pompa wtryskowa jest elementem układu zasilania (najczęściej silnika ZS), odpowiedzialnym za tłoczenie i dawkę paliwa do wtryskiwaczy. Gaźnik dotyczy typowych układów ZI, "rozdzielacz ABS" należy do hamulców, a pompa CR ma inną konstrukcję i zwykle współpracuje z listwą (rail) wysokiego ciśnienia.

Pełne wyjaśnienie:

Poprawna odpowiedź: "Pompa wtryskowa".

Pompa wtryskowa to podzespół układu zasilania paliwem, którego zadaniem jest wytworzenie odpowiedniego ciśnienia oraz podanie (odmierzenie) dawki paliwa do wtryskiwaczy w układach wtryskowych, zwłaszcza w klasycznych rozwiązaniach silników o zapłonie samoczynnym. W praktyce rozpoznanie na rysunku opiera się na cechach zewnętrznych typowych dla pomp wtryskowych (korpus, miejsca podłączeń przewodów, elementy napędu/sterowania w zależności od typu).

Dlaczego pozostałe odpowiedzi są niepoprawne:

  • "Gaźnik silnika ZI" – gaźnik jest charakterystyczny dla starszych układów zasilania silników o zapłonie iskrowym. Jego budowa (gardziel, przepustnica, dysze) i sposób włączenia w układ dolotowy wyraźnie różnią się od pomp paliwowych/wtryskowych, które pracują w obwodzie paliwowym.
  • "Rozdzielacz układu ABS" – elementy ABS należą do układu hamulcowego i mają połączenia hydrauliki hamulcowej oraz zwykle współpracują z pompą/modulatorem. Funkcjonalnie nie jest to element układu zasilania paliwem, więc wybór tej odpowiedzi wynika zwykle z pomylenia "pompy" z "modulatorem" lub nieuwzględnienia, jakiego medium dotyczy dany układ.
  • "Pompa wysokiego ciśnienia CR" – w systemie Common Rail pompa wysokiego ciśnienia ma inną rolę (zasilanie listwy/zasobnika wysokiego ciśnienia) i inną typową konstrukcję niż klasyczna pompa wtryskowa dozująca paliwo bezpośrednio do poszczególnych cylindrów przewodami wysokiego ciśnienia według kolejności pracy. Na egzaminie trzeba odróżniać te rozwiązania po budowie i kontekście układu.

Wskazówka egzaminacyjna: przy pytaniach "co jest na rysunku" najpierw określ, do jakiego układu należy element (paliwowy vs hamulcowy), a dopiero potem wybieraj typ urządzenia (np. gaźnik vs pompa wtryskowa vs pompa CR). To ogranicza ryzyko wyboru odpowiedzi na podstawie pierwszego skojarzenia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest pompa wtryskowa w silniku Diesla?
Pompa wtryskowa to element układu zasilania silnika ZS, który tłoczy paliwo i (zależnie od konstrukcji) dawkuje je do wtryskiwaczy we właściwym momencie. Jej identyfikacja jest ważna, bo inne procedury stosuje się dla klasycznych pomp, a inne dla układów Common Rail.
Jaka jest różnica między pompą wtryskową a pompą wysokiego ciśnienia CR?
Pompa wtryskowa (klasyczna) zwykle wiąże się z dozowaniem paliwa dla cylindrów według kolejności pracy, natomiast pompa CR wytwarza ciśnienie i zasila wspólną listwę (rail), a dawkowaniem zajmują się wtryskiwacze sterowane elektronicznie.
Dlaczego gaźnik nie jest stosowany w nowoczesnych układach wtryskowych?
Gaźnik miesza paliwo z powietrzem mechanicznie w dolocie, co utrudnia bardzo precyzyjne sterowanie składem mieszanki i emisją spalin. Układ wtryskowy pozwala dokładniej dawkować paliwo w różnych warunkach pracy, dlatego w większości pojazdów został zastąpiony.
Jak rozpoznać na rysunku gaźnik silnika ZI?
Gaźnik rozpoznaje się po elementach części dolotowej, takich jak gardziel, przepustnica oraz kanały/dysze paliwowe w korpusie. Zwykle jest montowany na kolektorze dolotowym. W odróżnieniu od pomp paliwowych nie ma typowych wyjść wysokiego ciśnienia do wtryskiwaczy.
Co to jest rozdzielacz lub modulator ABS i gdzie występuje?
W praktyce chodzi o zespół hydrauliczny ABS (modulator), który steruje ciśnieniem w obwodach hamulcowych. Występuje w układzie hamulcowym, ma przyłącza przewodów hamulcowych i współpracuje ze sterownikiem ABS. To inny układ niż zasilanie paliwem.
Kiedy w pojeździe spotyka się klasyczną pompę wtryskową?
Klasyczne pompy wtryskowe spotyka się głównie w starszych konstrukcjach silników Diesla oraz w niektórych rozwiązaniach pośrednich (zależnie od generacji). Na egzaminie ważne jest rozróżnienie: klasyczna pompa wtryskowa vs układ CR, bo różnią się diagnozą i naprawą.
Jakie usterki są typowe dla pompy wtryskowej?
Typowe problemy to m.in. nieszczelności, zużycie elementów tłoczących, nieprawidłowe dawkowanie, trudności z rozruchem i spadek mocy. Objawy mogą przypominać awarie wtryskiwaczy, dlatego w diagnozie trzeba rozdzielić przyczynę: pompa, przewody, wtryski, zasilanie niskiego ciśnienia.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu elementów na rysunku?
Najczęściej wybiera się odpowiedź "z pierwszego skojarzenia" (np. każda "pompa" = CR) albo myli się układ paliwowy z hamulcowym. Pomaga szybka kontrola: czy element ma połączenia typowe dla paliwa czy dla płynu hamulcowego oraz czy pasuje do silnika ZI czy ZS.
Czy pompa CR zawsze oznacza, że silnik jest Dieslem?
System Common Rail jest kojarzony głównie z silnikami ZS, ale na egzaminie nie należy zgadywać wyłącznie po nazwie. Trzeba rozpoznać element i jego funkcję w układzie. W praktyce decydują: rodzaj układu zasilania, osprzęt i sposób sterowania wtryskiwaczami.
Jak się uczyć rozpoznawania podzespołów układu zasilania na egzamin?
Najlepiej tworzyć własną "bazę obrazów": zdjęcia i schematy pomp wtryskowych, pomp CR, gaźników oraz elementów ABS. Ucz się cech różnicujących (przyłącza, kształt korpusu, miejsce montażu) i łącz je z funkcją. To skraca czas odpowiedzi w zadaniach obrazkowych.
info

Około 49% zdających odpowiada poprawnie na to pytanie. trudne

Eksperci podkreślają: "Pompa wtryskowa jest elementem układu zasilania (najczęściej silnika ZS), odpowiedzialnym za tłoczenie i dawkę paliwa do wtryskiwaczy."

Źródła:

  • https://pl.wikipedia.org/wiki/Pompa_wtryskowa - dostęp 2026-02-27
  • https://pl.wikipedia.org/wiki/Common_rail - dostęp 2026-02-27
  • https://pl.wikipedia.org/wiki/Ga%C5%BAnik - dostęp 2026-02-27

Materiały:

  • Instrukcje serwisowe producentów dotyczące układów zasilania silników ZS i CR (materiały szkoleniowe)
  • Podręczniki/kompendia budowy pojazdów samochodowych (działy: układ zasilania, układ hamulcowy)
  • Katalogi i schematy poglądowe podzespołów układów paliwowych (ćwiczenia z rozpoznawania)
