KWALIFIKACJA ELE5 - CZERWIEC 2017 (test 2)



PYTANIE NR 37.

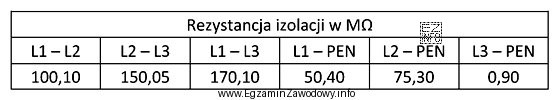

Jakie uszkodzenie nastąpiło w instalacji elektrycznej, dla której wyniki pomiarów rezystancji izolacji przedstawiono w tabeli?
Jakie uszkodzenie nastąpiło w instalacji elektrycznej, dla któ
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując tabelę, zauważamy, że rezystancja izolacji między L3 a PEN jest znacznie niższa (0,90 MΩ) w porównaniu do innych wartości, co wskazuje na pogorszenie izolacji w tej fazie. Pozostałe wartości są znacznie wyższe, co sugeruje, że izolacja między innymi fazami jest w lepszym stanie. Niska rezystancja izolacji wskazuje na możliwość przepływu prądu między fazą a ziemią, co jest charakterystyczne dla pogorszenia izolacji.
