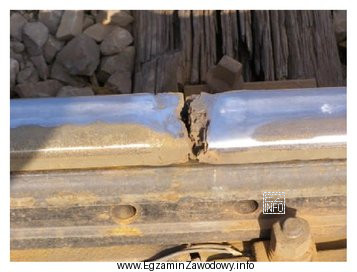

W pytaniu trzeba rozpoznać jaki element widnieje na fotografii oraz w jakim kierunku przebiega pęknięcie. Poprawna odpowiedź: "Pęknięcie poprzeczne szyny."
Dlaczego to jest poprawne?
Pęknięcie poprzeczne jest zorientowane w poprzek osi podłużnej szyny. W praktyce na zdjęciach często widać je jako linię/rysę przecinającą powierzchnię elementu w kierunku "od boku do boku" przekroju (nie wzdłuż toru). Taki typ wady jest szczególnie niebezpieczny, bo może prowadzić do gwałtownego osłabienia przekroju szyny.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Pęknięcie poprzeczne iglicy." – iglica jest elementem rozjazdu (część kierująca koła na odpowiedni tor). Jeśli na fotografii przedstawiono zwykłą szynę w torze, wskazanie iglicy jest błędem identyfikacji elementu. Uczniowie często mylą te pojęcia, gdy nie szukają cech rozjazdu (np. charakterystycznego ukształtowania i zwężenia iglicy oraz sąsiedztwa innych części rozjazdu).
- "Pęknięcie podłużne szyny." – pęknięcie podłużne biegnie wzdłuż osi szyny, czyli równolegle do kierunku toru. Jeśli na fotografii pęknięcie przecina element w poprzek, kierunek "podłużny" nie pasuje. To typowy błąd wynikający z mylenia kierunków lub zbyt szybkiego oglądu zdjęcia.
- "Pęknięcie podłużne iglicy." – łączy dwa potencjalne błędy naraz: wskazuje inny element (iglicę) i inny kierunek pęknięcia (podłużny). Taka odpowiedź bywa wybierana, gdy uczeń rozpoznaje "pęknięcie" ogólnie, ale nie analizuje, czy fotografia pokazuje rozjazd ani jak przebiega linia uszkodzenia.
Wskazówka egzaminacyjna: najpierw nazwij obiekt (szyna czy element rozjazdu), a dopiero potem oceń kierunek pęknięcia: podłużne = wzdłuż osi, poprzeczne = w poprzek osi. Taka kolejność zmniejsza ryzyko pomyłki przy odpowiedziach o podobnej treści.
