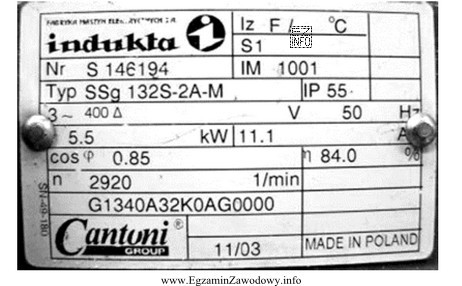

W silnikach prądu przemiennego podstawowym źródłem informacji o wymaganym zasilaniu jest tabliczka znamionowa. W tym przypadku na tabliczce widnieje zapis "3~ 400 V" oraz symbol Δ (trójkąt) i częstotliwość 50 Hz.
Zapis "3~" oznacza, że silnik jest przeznaczony do zasilania trójfazowym prądem przemiennym. Liczba 400 V na tabliczce jest napięciem znamionowym sieci zasilającej, czyli napięciem międzyfazowym w typowej sieci niskiego napięcia w Polsce. W praktyce oznacza to, że silnik powinien zostać podłączony do sieci trójfazowej 400 V (przy częstotliwości 50 Hz), zgodnie z informacją z tabliczki.
Symbol Δ informuje o wymaganym sposobie połączenia uzwojeń przy wskazanym napięciu. Dla połączenia w trójkąt napięcie na uzwojeniu jest równe napięciu międzyfazowemu, co jest zgodne z oznaczeniem 400 V.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Napięcie stałe, 84 V" – na tabliczce jest symbol "~" (AC), a nie "=" (DC). Dodatkowo "84%" to sprawność (η), a nie napięcie.
- "Trójfazowe, 230 V" – 230 V w sieci trójfazowej jest wartością fazową (między fazą a przewodem neutralnym), natomiast tabliczka podaje 400 V jako napięcie znamionowe zasilania.
- "Jednofazowe, 400 V" – oznaczenie "3~" wyklucza zasilanie jednofazowe; silnik wymaga zasilania trójfazowego.
Wskazówka egzaminacyjna: najpierw odczytaj rodzaj prądu (AC/DC), potem liczbę faz (1~ / 3~), a dopiero później napięcie i sposób połączenia uzwojeń (Δ/Y). To ogranicza typowe pomyłki 230/400 V.
