KWALIFIKACJA ELM6 - STYCZEŃ 2016

PYTANIE NR 6.

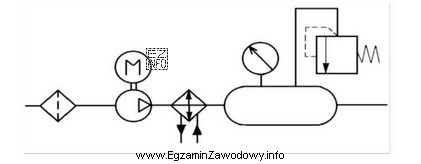

Jakiego rodzaju układ zasilania przedstawia schemat?
Ilustracja przedstawia schemat układu zasilania pneumatycznego, co jest zgodne z poprawną odpowiedzią na pytanie
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Układ pneumatyczny rozpoznaje się na schemacie po elementach typowych dla sprężonego powietrza (źródło sprężonego powietrza, przygotowanie powietrza, odpowietrzenie do atmosfery). W hydraulice występują m.in. pompa i zbiornik oleju, a w układzie elektrycznym dominują połączenia przewodami i elementy elektryczne.

Pełne wyjaśnienie:

"Pneumatyczny" jest poprawną odpowiedzią, gdy schemat przedstawia zasilanie realizowane sprężonym powietrzem. Na takich schematach typowo pojawiają się elementy charakterystyczne dla pneumatyki, np. źródło sprężonego powietrza (sprężarka/zasilanie z sieci), przygotowanie powietrza (filtr–reduktor–smarownica lub jego część) oraz drogi odpowietrzenia (wylot powietrza do atmosfery).

Odpowiedź "Hydrauliczny" byłaby właściwa wtedy, gdyby medium stanowił olej hydrauliczny, a na schemacie występowały typowe dla hydrauliki elementy zasilania, takie jak pompa hydrauliczna oraz zbiornik (rezervoar) i powrót medium do zbiornika. W hydraulice spotyka się też inne akcenty funkcjonalne (np. linie powrotne/ssawne), których zwykle nie ma w pneumatyce w tej postaci.

Odpowiedź "Elektrohydrauliczny" opisuje układ hydrauliczny, w którym sterowanie (np. rozdzielaczem) realizowane jest elektrycznie, często przez cewki elektrozaworów. Sama obecność elementu sterowanego elektrycznie nie oznacza jednak, że układ zasilania przestaje być pneumatyczny lub staje się hydrauliczny — o rodzaju zasilania decyduje przede wszystkim medium i źródło energii.

Odpowiedź "Elektryczny" dotyczyłaby sytuacji, gdy energia jest dostarczana w postaci energii elektrycznej do odbiorników (np. silników), a schemat przedstawia przede wszystkim obwody elektryczne (przewody, zabezpieczenia, styczniki itp.), a nie elementy zasilania medium roboczego.

Wskazówka egzaminacyjna: najpierw szukaj na schemacie źródła zasilania (sprężarka/pompa/zasilacz), potem elementów "po drodze" (przygotowanie medium/zbiornik), a dopiero na końcu analizuj elementy wykonawcze.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Pneumatykę rozpoznaje się po tym, że medium roboczym jest sprężone powietrze. Na schemacie szukaj źródła sprężonego powietrza (sprężarka lub przyłącze), przygotowania powietrza (filtr/reduktor) oraz odpowietrzeń do atmosfery. To odróżnia ją od hydrauliki z pompą i zbiornikiem.
Hydraulika zwykle ma elementy związane z olejem: pompę hydrauliczną oraz zbiornik (rezervoar) i przewody powrotne do zbiornika. Często pojawiają się też elementy typowe dla wysokich ciśnień i obiegu cieczy. Jeśli na schemacie nie ma zbiornika/pompy, hydraulika jest mniej prawdopodobna.
"Elektrohydrauliczny" oznacza układ hydrauliczny (medium: olej), ale z elementami sterowania elektrycznego, np. cewkami w rozdzielaczach. "Hydrauliczny" nie przesądza o sposobie sterowania. O rodzaju zasilania decyduje medium i źródło energii, a nie sam fakt użycia elektryki w sterowaniu.
Nie zawsze. Cewka może sterować zarówno zaworem w pneumatyce (elektropneumatyka), jak i w hydraulice (elektrohydraulika). Aby poprawnie odpowiedzieć, trzeba sprawdzić, jakie jest medium zasilania: sprężone powietrze (pneumatyka) albo olej i obieg z pompą/zbiornikiem (hydraulika).
W praktyce spotyka się zespół przygotowania powietrza, np. filtr i reduktor ciśnienia (czasem także naolejacz). Na schemacie mogą być pokazane jako osobne symbole lub jako blok w torze zasilania. Ich obecność silnie sugeruje, że medium roboczym jest powietrze, czyli układ jest pneumatyczny.
Odpowietrzenie to miejsce, gdzie zużyte sprężone powietrze jest wypuszczane na zewnątrz. Jest typowe dla pneumatyki, bo powietrze nie wraca do zbiornika jak ciecz w hydraulice. Gdy na schemacie widać wyloty/wydechy z zaworów, jest to mocna wskazówka, że układ jest pneumatyczny.
Układ elektryczny na schemacie pokazuje głównie obwody elektryczne: przewody, zaciski, zabezpieczenia, styczniki, czujniki i zasilacze. Układ pneumatyczny pokazuje przepływ medium (powietrza) przez zawory do siłowników i odpowietrzenia. Jeśli dominują symbole przewodów elektrycznych, to nie jest schemat zasilania pneumatycznego.
Częsty błąd to ocenianie po samym siłowniku: zarówno pneumatyczne, jak i hydrauliczne mogą wyglądać podobnie funkcjonalnie. Drugi błąd to utożsamianie "elektro-" z rodzajem medium. W zadaniach egzaminacyjnych najpierw identyfikuj źródło zasilania i elementy przygotowania medium, dopiero potem resztę.
Pneumatykę wybiera się często w automatyce montażowej i manipulacji, gdy liczy się prostota, czystość medium i duża szybkość ruchu, a siły nie muszą być ekstremalnie duże. Hydraulika bywa lepsza przy bardzo dużych siłach i sztywności. Na egzaminie jednak zawsze rozstrzygaj na podstawie schematu, nie "zastosowania".
Ćwicz rozpoznawanie "punktów charakterystycznych": sprężarka/FRL/odpowietrzenie (pneumatyka) oraz pompa/zbiornik/powrót (hydraulika). Rób krótką checklistę: 1) źródło, 2) przygotowanie medium, 3) elementy sterujące, 4) wykonawcze. To ogranicza zgadywanie i przyspiesza analizę.
